【Emax Tinyhawk Freestyleフルカスタマイズ】Caddx Turbo EOS2カメラ&200mW出力VTX、Frsky xm+レシーバーでカスタマイズ!

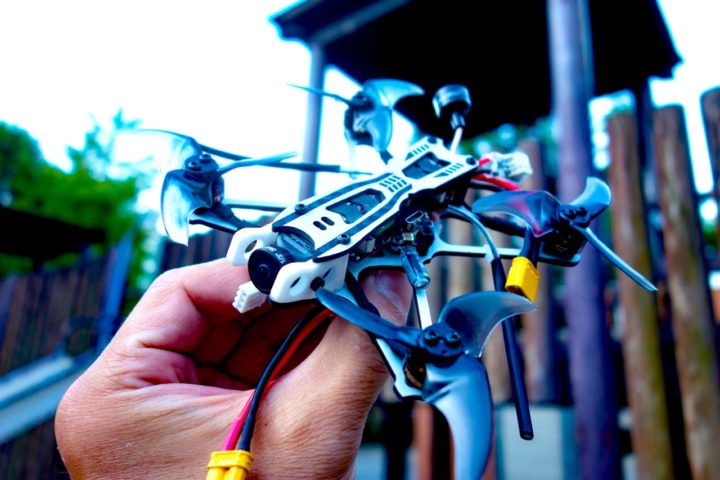

それにしてもよく飛んでくれます。
Emax Tinyhawk Freestyle』、個人的に最近の大当たり機体の一つです。

そんな大好きTinyhawk Freestyleくんですが現在の構成は、ブザーの設置やピッグテールにXT30を追加して1セルや1セル×2本の2セルとして、また2セルバッテリーでも飛ばせる状態にしています。

【Emax Tinyhawk Freestyle】1セルの飛びに驚き!1〜2セル仕様にXT30プラグを追加&バッテリーマウント位置を変更し不満点を改善!

標準の状態では受信機はFC内蔵のものでVTXの出力も25mW固定となっていますが、かなり気に入った機体なので今回さらにカスタマイズさせてみました。

カスタマイズ内容はカメラを1200TVLのCaddx Turbo EOS2カメラに変更し(カメラマウントが問題になります!)、受信機もFC内蔵のものからフルレンジレシーバーFrsky xm+を外付けで増設、さらにVTXも標準のものを取り外し200mW出力VTX(BETAFPV Z02 AIO Camera)にカスタマイズしてみました。

野外機で2セルとはいえ非常によく飛び、さらに電費がよく飛行時間が長い・・・
こういう機体はここまでカスタマイズさせてあげると安心して楽しく飛ばす事が出来るようになります。(半分は自己満足ですが!)

それではカスタマイズさせていきましょう!

【Emax Tinyhawk Freestyle】Caddx Turbo EOS2&200mW出力VTX、Frsky xm+レシーバーでフルカスタマイズ!

まずはカスタマイズ前の機体重量です。
ブザーの取り付けやXT30プラグを追加し1セルでも飛ばせるように標準のピッグテールも残している状態で約57gとなっています。(そのうち外すと思います)

受信機の交換!

VTXの交換には、FCに固定されている標準のVTX(25mW)を取り外す作業が必要となってきます。

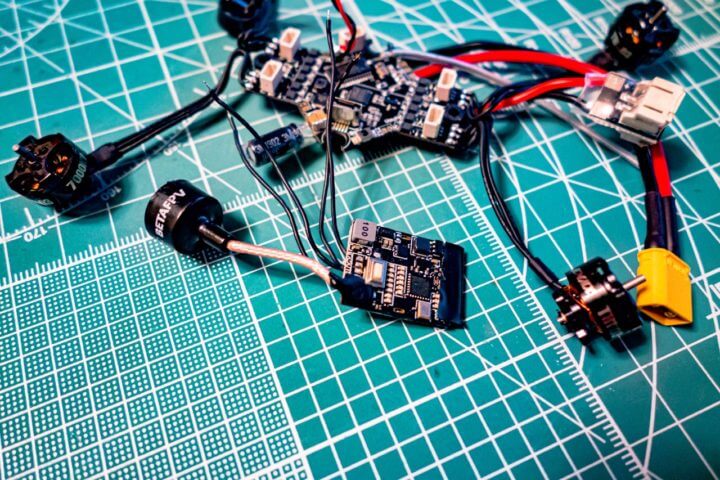

受信機をFCに取り付けられている標準の25mWのものから200mW出力が可能なBETAFPV Z02 VTXに交換しました。

最近発売されたDVR機能が付いた『Happymodel Diamond VTX』も手元にありましたが、こちらに後ほど変えるかも?(交換自体は簡単です!)

まずは標準のVTXをFCから取り外します。

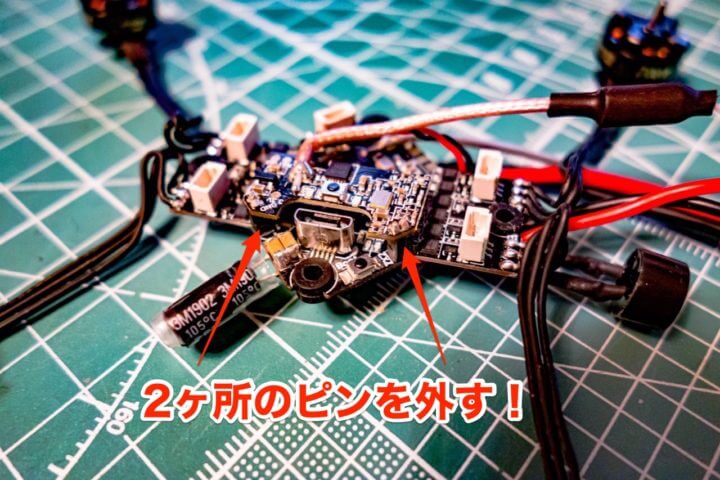

2ピンプラグで左右2ヶ所で固定(はんだ付け)されています。

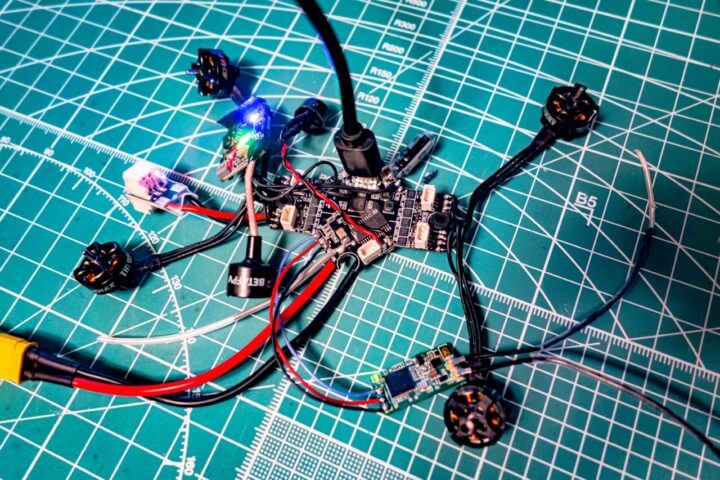

取り外しが出来ればFCの端子の確認。

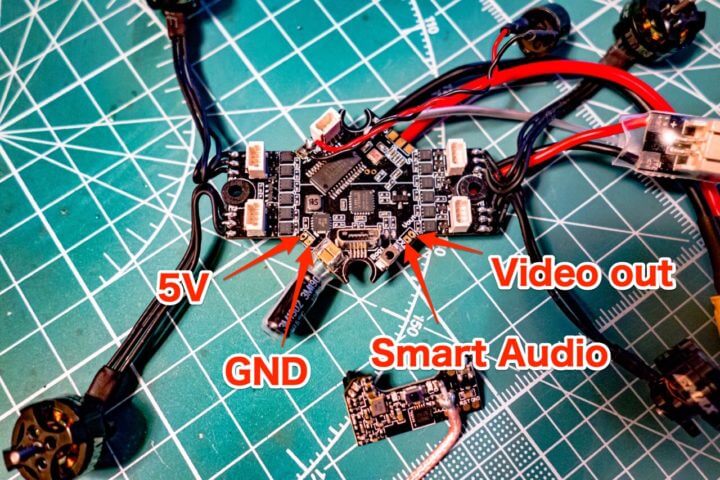

写真左側に+5VとGND、右側にSmart AudioとVideo outとなります。

Z02への配線はこちらを参考に。

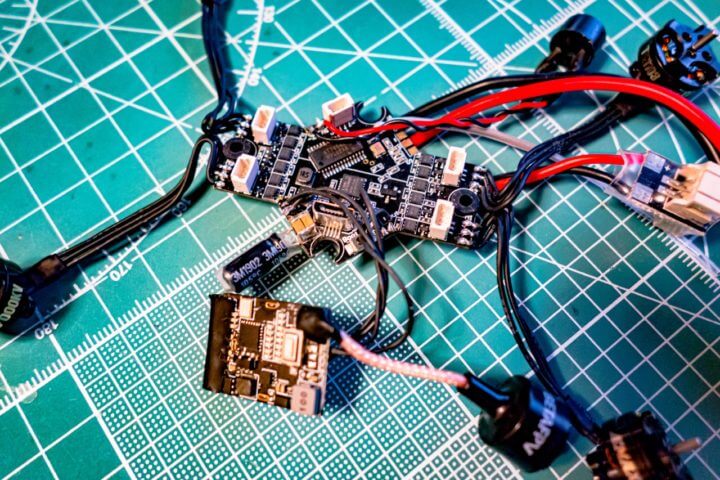

今回トッププレート裏に固定する形としました。(FC側に固定しても問題ないです!)

受信機(Frsky xm+)増設!

次に受信機の増設をやっていきます。
受信機Frsky xm+の増設は簡単です。

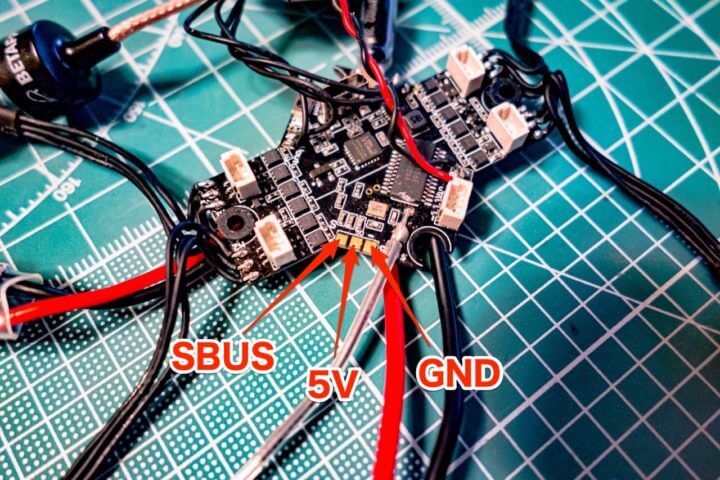

FCにあるポートを確認、SBUS・+5V・GNDの順に並んでいます。

FCに取り付けられている内蔵受信機用のアンテナは必要無いので外してしまいました。

あとはBetaflightの設定とバインド作業が必要となります。
Betaflightの【ポート】タブのUART1のシリアル受信機をオンに設定。

次に【基本設定】タブから[受信機]をシリアル接続受信機、SBUSに設定。

ここまで設定出来たらバインド作業です。

Frsky xm+は受信機のバインドボタンを押した状態で給電するとバインドモード(緑と赤のLEDが点灯)に入ります。
あとは送信機とのバインド作業、緑LEDが点灯状態になるとバインド完了です。

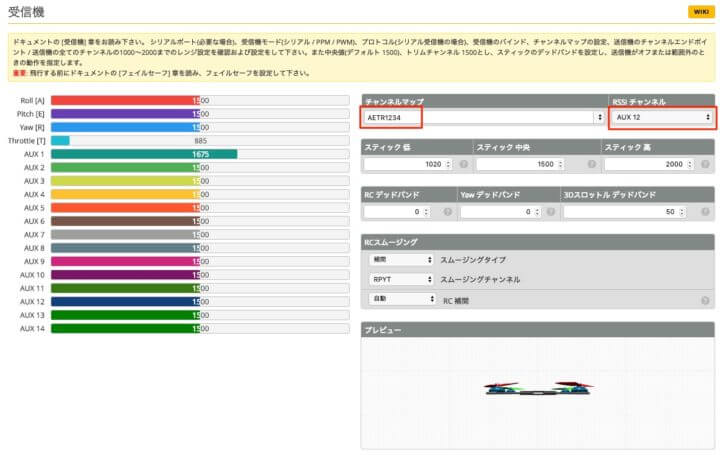

バインドが完了したらBetaflightの[受信機]タブからチャンネルマップをAETR1234、RSSIチャンネルをAUX12に設定して受信機増設作業は完了です!

標準で付いているVTXを外したのでトッププレートとの間にかなりの隙間ができるのでレシーバー&VTXは綺麗に収納することができます。

Caddx Turbo EOS2カメラに変更!

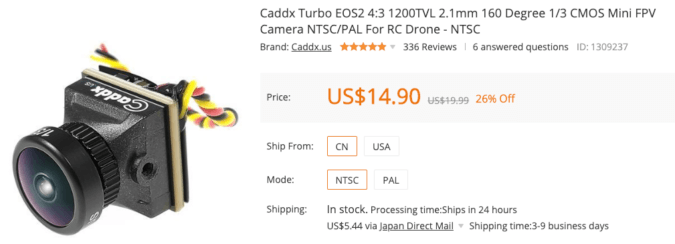

次に標準カメラをCaddx Turbo EOS2に交換していきます。
カメラの接続はFC側へのプラグ接続となっているので交換自体は簡単ですが、標準カメラとのサイズやマウント方法からそのままではマウントすることが出来ません。

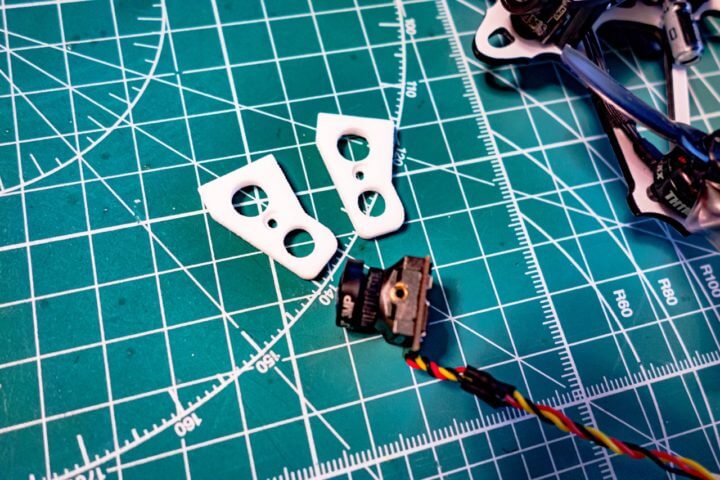

今回3Dプリンターでこのようなパーツを作成しマウントさせる事にしました。

ネット上に数点Tinyhawk Freestyle用のマウントパーツが公開されていたのでその中からフレームの加工等必要がないこちらのデータを使い作成。

MEMO
上記データを使い2つ作成しましたが左右反転させて作成依頼した方がいいかもしれません。
カメラ固定用のくぼみが一方内側になってしまいました。(マウント自体は特に問題ありませんでした)

今回、野外機で普段使い慣れているCaddx Turbo EOS2カメラをマウントさせましたが、RunCam Nano2カメラのマウントも可能となっています。(もともとはこちらに合わせて作られているデータです)

カメラマウントがあればカメラの変更はプラグに挿すだけなので簡単です!(接続前にプラグのCam・5V・GNDの配列を確認して下さい!)

MEMO
今回、こちらの3Dデータを使いカメラマウントを作成しました。
3Dプリンターを持っていなく、さらに3Dプリント初作成の私はDMM.makeさんに依頼して作成しました。
使った素材はナイロン(色はナチュラル)で作成し1個624円×2で1200円程(送料無料)と非常に低価格で作成出来ました。
発送も早く、データ入稿から手元に届くまで5日ほどでした!
3Dプリンターを持っていなくてもデータさえ用意出来れば手軽に試せる便利なサービスですね!

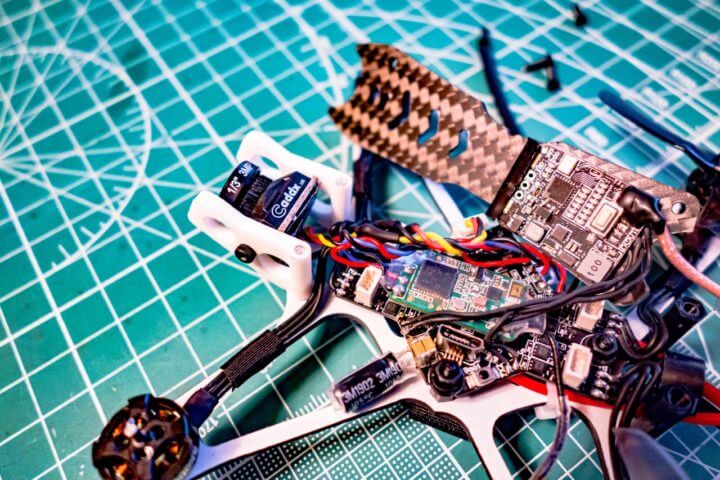

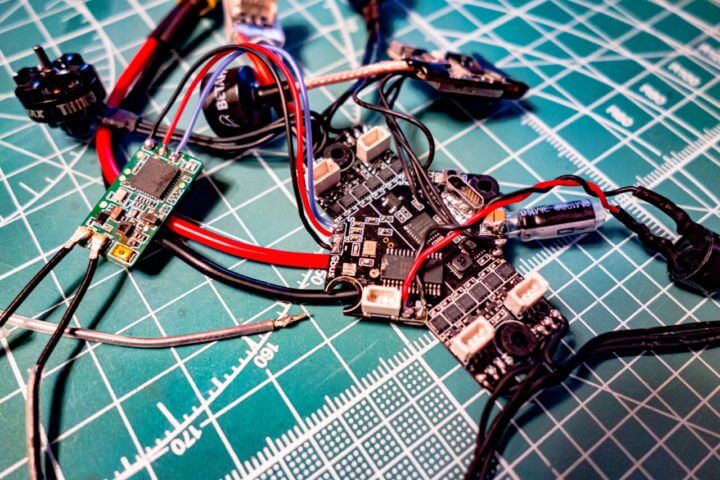

こんな感じでCaddx Turbo EOS2カメラのマウントが出来ました。

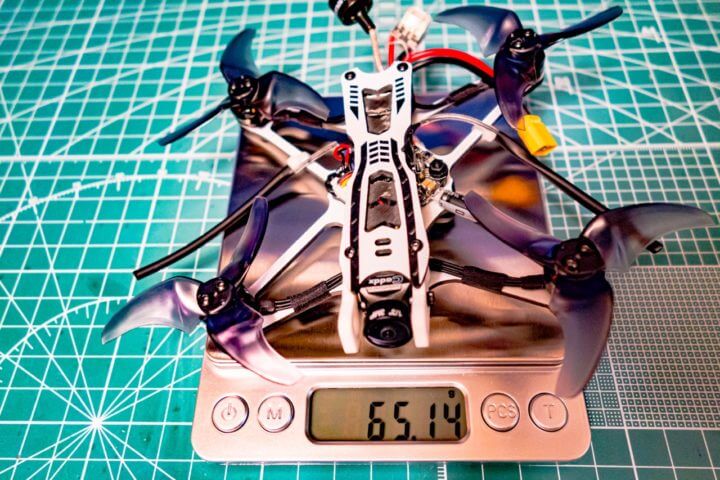

カスタマイズ後の機体重量は約65gとなり、約8g程の重量が増加しましたが問題ないでしょう!

【追記】カメラマウンタやアームカバーが販売されました!

Banggoodでカメラマウンタやアームカバーなど販売が開始されました!

まとめ!

こんな感じでEmax Tinyhawk FreestyleくんをCaddx Turbo EOS2カメラ&200mW出力VTX、フルレンジレシーバーFrsky xm+という構成にカスタマイズ出来ました。

今回フルでカスタマイズしてみましたが、まずはカメラを交換し飛ばしてみていい感じなら次に進んでもらう形でいいかと思います。
もちろん受信機増設やVTXの交換で標準カメラでの運用でも問題ないのですが。

ここまでカスタマイズしてあげると野外でも安心して飛ばすことができ、なにより愛着のある機体なのでさらに可愛く感じます!

飛ばしやすくよく飛んでくれる機体なので興味のある方は参考にしてみて下さい!
