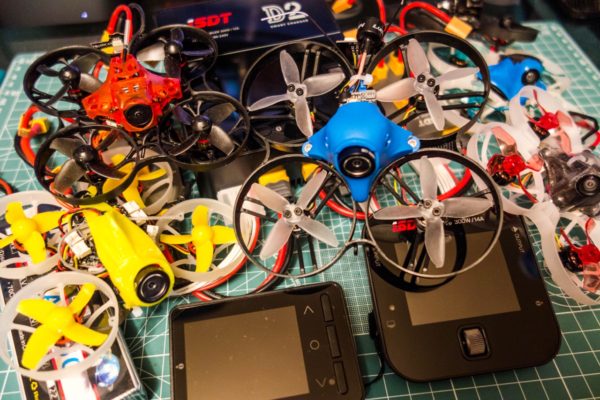

最近は2セルWhoopを飛ばすのがメインとなっていたので、充電環境もいろいろと整えてきました。

【Tiny Whoop】これからの2セル・3セル・・・時代に向けバッテリー充電環境を整えたという話!

2セル以上のバッテリーの充電には各セルの電圧を調整しながら充電するというバランス充電が基本となります。

私はiSDT製のD2充電器やQ6 Pro充電器を使っていますが、バランス充電器で便利なのがストレージ充電やディスチャージ(放電)ができること。

【iSDT D2】Whoopも2S以上が当たり前?200W 24Aデュアルチャンネル出力対応AC充電器で充電環境を整えてみた!
【iSDT】コンパクトなバランス充電器『iSDT Q6 Pro』を野外充電用に導入!

バッテリーを満充電したけど実際に使わなかった場合など、そのままの状態にしておくとバッテリーに負担等かかり寿命を縮めてしまうのでストレージ電圧まで放電してあげるという便利な機能です。

バランス充電器にはこのような便利な機能があるのに1セルバッテリーの充電器にはこの機能がありません。(出来る充電器もあるのかな?)

TwitterでAD_Haya-Pさんが便利そうなケーブルを作成されてたので私も作ってみました。

バランス充電器を使い1セルバッテリーを充電や放電できる便利な変換ケーブルとなります。

バランス充電器で1セルバッテリーを充放電できる変換ケーブルを作成!

今回作成したのは1セルバッテリー×3本用(バランス充電器からは擬似的に3セルバッテリーとして認識)を充放電できるケーブルを作成してみました。

バランス充電の仕組みが分かれば基本何セル用でも簡単に作成できます。

ここでは1セルバッテリー(JST-PH2.0プラグ)3本を接続し擬似的に1本の3セルバッテリーとしてバランス充電器に認識させる変換ケーブルを例に説明していきたいと思います。

手持ちであったパーツで簡単に作れます。

バランス充電の仕組みは、①全セルが直列に繋がった状態にある充電用端子 XT60プラグと②各セル個別の電圧を測れるように接続されたバランス端子があります。

そして接続はこのようなになります。

参考 リポバッテリーと充電器 ~ リポの説明 と 商品紹介 ~Gadget!Gadget!!

XT60プラグには各セルが直列で繋がるように接続し、1セル目・2セル目・・・というようにバランス端子のGND(黒)側から順番に接続し各セル個別の電圧を測れるように接続されています。

上図を参考に実際に接続したのがこちら。

セル番号をメモしておくのもお忘れなく!

MEMO
バランス端子のGND側(黒ケーブル)から順番にセル1、セル2・・・となります。

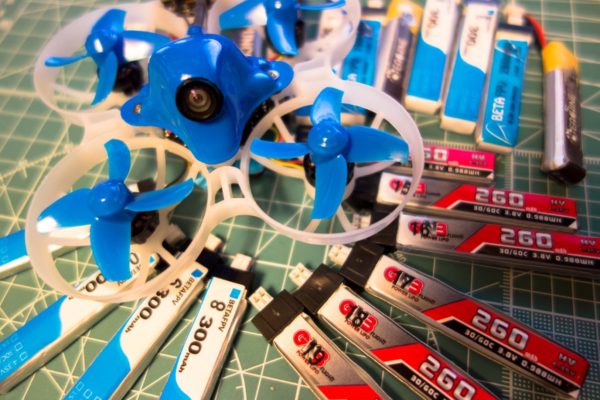

今回、バッテリーのナンバリングをする際に便利な番号シールがあったのでそれを使いました!
【Tiny Whoop】調子の悪いバッテリーどれだっけ?ナンバリングシールを使ってリポバッテリーを管理すると便利!

あとはシュリンクチューブで各接続部を固定してやり最後に全体を固定してあげれば綺麗に出来上がりです。

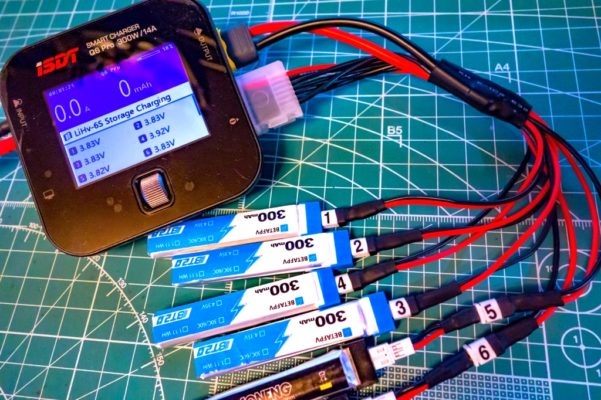

バランス充電器で実際に使ってみる!

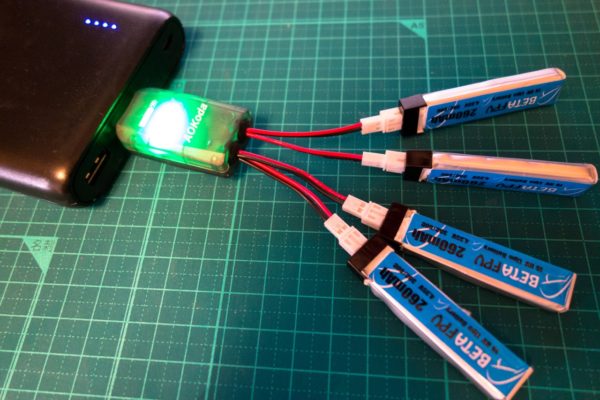

普段1セルのバッテリーにはこのような簡易的な充電器を使っています。

特にAOKoda CX405はモバイルバッテリーを利用し野外でも充電出来るのでおススメです!

【Tiny Whoop】HV(High Voltage)&通常Lipoバッテリー両方充電できるコンパクトな1S充電器『AOKoda CX405』が便利!

しかしどちらも簡易充電器なので充電完了後電圧を測ってみると各バッテリーで多少の電圧のバラツキがあります。

レースなどで使うバッテリーではないので1セルバッテリーでは特に問題ありませんが、今回作成したケーブルをバランス充電器に繋いで充電するとほぼピッタリ全てのバッテリーが規定電圧まで満充電されます。(当然なんですが)

充電に関しては1セルバッテリーの電圧のバラツキは特に問題ないので、わざわざバランス充電器に繋いで充電するより今までの充電器で充電してあげる方が手っ取り早いのですが、便利なのはディスチャージ(放電)やストレージ充電が出来ること!

満充電したけど使わなかったバッテリーがあった場合、サクッと放電やストレージ電圧に整えてあげることができます。
1セルバッテリーの充電器ではこの機能が付いているものがなかなかないですからね。

擬似的に3セルバッテリーとしてバランス充電器に認識させるため、3セル用で2本だけ繋ぐといった使い方が出来ないため手持ちのバッテリーの本数や使用頻度等でいろんなセル数のケーブルを作っておけば便利です。

私の場合、メインで使っている充電器iSDT D2には独立した2系統で充電放電できるので、2セル用と3セル用の2本で組み合わせ的にはよさそうなので2セル用も追加で作成しました。

【追記】短絡させれば2セル用としても使える!

たけさんからコメント頂きました。
今回作成した3セル用のケーブルですが、このようにJST-PH2.0端子を短絡させてあげれば2セル用としても使えます。

今回は、Mobula7TRASHCANなど2セル機を購入するとよく付属している1セルで飛ばす際に使用するジャンパー線を使ってみました。

こんな感じでバランス充電器からは2セルとして認識され2本のバッテリーを充放電することができます。

いやぁーこれは便利!
たけさん、ありがとうございます。

1セルバッテリー対応のバランスボードがあるのですが!?

この変換ケーブルを作成する前、このような1〜3セルバッテリーに対応したバランスボードを発見し注文していたのですが何故だかキャンセル扱いとなり手元には届きませんでした。

最近、まぷるさんが使われているという話を聞きこのボードの存在を思い出しました。

ボードにジャンパー線を繋げることにより1セルバッテリー(JST-PH2.0)を5本まで充電できるようです。

しかし写真を見るとバランス端子が3セルケーブルとなっているのに5本充電?

実物を使っていないので分からないのですが、おそらく1セルバッテリーを並列接続して単純に1セル充電や放電をするような構造なのかと思っています。

これだとバランス充電器側から各バッテリー個別の電圧を見れないので大きな電圧のバラツキがあるバッテリーを接続した際に少し心配です。

ちょっとこれに関しては実際に使っていないので、使われている方の使用感等お話をお伺いしたいところです。

今回使用したパーツ!

これから梅雨の時期に突入し野外でWhoopを飛ばせる時間が減りお部屋Whoopの機会が増えてくるかと思います。

今回使用したパーツはどれも簡単に入手が可能なものばかりなので、セル数違いでケーブルを何本か自作しておくと便利ですね!
