よく使われるCrazybee F4 PRO FCのバージョン違いのスペックを簡単にまとめてみました!

WhoopやToothpickでよく使われているCrazybee系のFCですが、その中でもF4 PROはバージョンによりスペック(仕様)が大きく異なります。

これまで手持ち機体で全てのバージョンのFCを使ってきましたが最近まであまり意識せず(理解せず)使っていました。
・・・でその結果、いろいろとミスる場面が多々発生・・・!

最近1セルToothpick HX100 SEにハマっており、そこから自作1セルToothpickを2機自作しました。
Crazybee F4 PRO V2.0を使い1機は1セルToothpick、そしてもう1機は軽量2セル機として組みました。

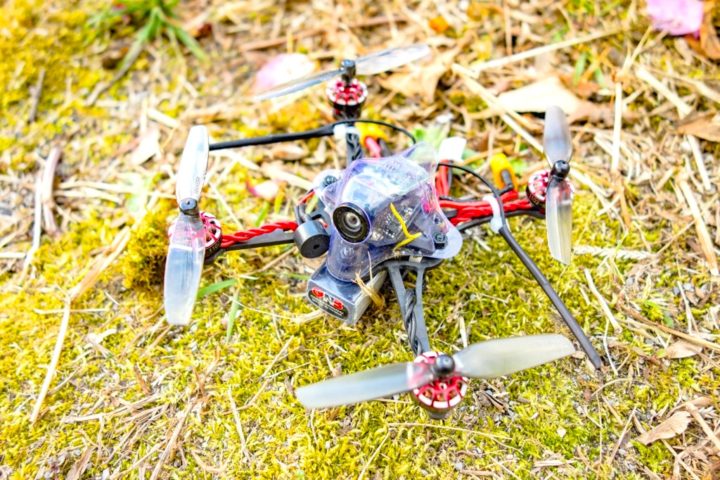

HX100 SEが面白すぎて2号機を作ってしまいました!
軽量2セル機、かなりいいかも!いや3セルでもいけちゃうんだよなぁ〜!

またSailfly-XのFCが飛行中に焼けてしまった事から、こちらはCrazybee F4 PRO V3.0で新たに組み直しました。

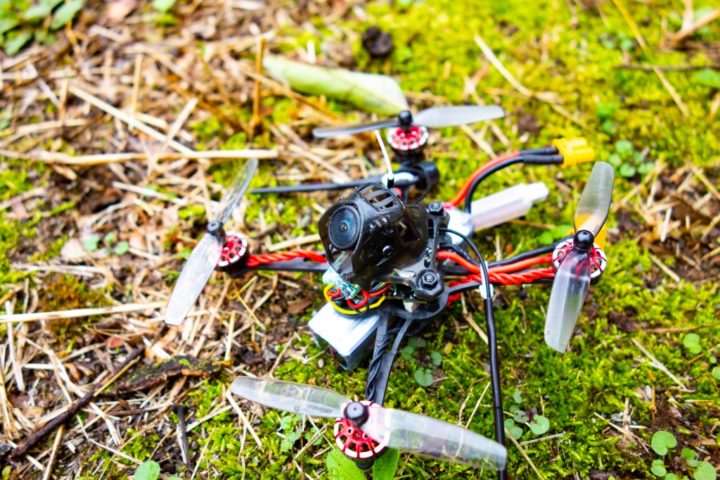

Sailfly-XくんのFC焼けました!3セルToothpickで5A ESCってどうなの?FC変えて作り替えてみました!

特にCrazybee系FCにこだわった訳ではないのですが、ストックFCとして手元に多数あったという理由からです。

Sailfly-XReddevilUR85Larva Xなど・・・個人的に気に入った機体が登場するとその機体で使われているFCはストックで用意するようにしているのですが、気が付けば未使用のCrazybee系FCが手元に結構たまっていて・・・そんなことから最近自作機などで使うようになりました。

Crazybee系FCは多くの機体で使われているFCです。
UR65やUS65などのF3以降、私の手元にある機体の半数近くはこのCrazybee系FCが使われています。
よく使うFCでCrazybee F4 PRO V3.0が現在最新のものとなるようです。

これまで上記個別機体のストック(修理用)として用意していたもので細かい仕様はあまり意識していなかったのですが、そのバージョンによって大きく仕様が異なっています。

これは上記自作機の記事内でもいろいろと書いているのですが、今回Crazybee F4 PROについて少しまとめてみました。(いろいろと失敗したので)

【Crazybee F4 PRO】バージョンの違いで仕様が異なる!

Crazybee F4 PRO FCは、V1.0V2.0V2.1V3.0とバージョンの違いで対応セル数内蔵ESCの違い(6A or 10A)があります。

個別機体の記事でこれまで全てのバージョンのFCをご紹介してきたのですが、紹介した本人があまり理解できていませんでした。(意識していなかった)

そして自作機を組んだ際、バッテリーを刺してもFCが起動しないなんてトラブルにあい無駄に時間を費やす羽目に・・・
よく使うFCなので主要スペックのみ簡単にまとめてみました。

Crazybee F4 PRO V3.0

Crazybee F4 PRO V3.0
現在Crazybee系FCでは最新のものとなります。
2-4セル対応 10A ESC内蔵のFCとなります。

主な搭載機体:
Eachine CinecanHappymodel Larva XHappymodel Larva X HD

【Happymodel Larva X HD】標準の2.5インチから3インチToothpickに変更やWhoop形状でも楽しめるHD機です!
【Happymodel Larva X 100mm】200mW出力&DVR機能付きVTX搭載!外部受信機を増設してやればスペックの高いToothpick機となりますね!
最軽量4K CineWhoop『Eachine Cinecan 85mm 4K Cinewhoop』がやって来た!

Crazybee F4 PRO V2.1

Crazybee F4 PRO V2.1
2-3セル対応 5A ESC内蔵のFCとなります。

主な搭載機体:
Happymodel Sailfly-XEachine RedDevil

【Toothpick】はじめてのToothpick機『Happymodel Sailfly-X』を飛ばしてみた。スピード&パワーは全くWhoopとは別物!飛行時間は6分近くも飛んでくれます!
【Toothpick】はじめてのToothpick『Eachine RedDevil』。Whoopとは別物な飛びを見せてくれCaddx Turbo EOS2カメラ&200mW出力VTX搭載とスペックも高く入門機として最適!
MEMO
このV2.1 FCだけがVTXへの接続がコネクタ式となっています!

Crazybee F4 PRO V2.0

Crazybee F4 PRO V2.0
1-3セル対応 5A ESC内蔵のFCとなります。

主な搭載機体:
URUAV UR85Happymodel Mobula7 HD

【URUAV UR85】最近お気に入りの85mm Whoop。新たな相棒URUAV UR85が仲間入り!

Crazybee F4 PRO V1.0

Crazybee F4 PRO V1.0
1-2セル対応 6A ESC内蔵のFCとなります。

主な搭載機体:
Eachine TRASHCAN

【TRASHCAN】人気2S Whoop『Eachine TRASHCAN』 。標準で200mW出力VTXやCaddx EOS2カメラ、LEDストリップ搭載と気になる構成!

その他詳細スペックに関してはリンク先ページでご確認下さい!

Crazybee F4 PRO
バージョン対応セル数内蔵ESC
V3.02-4セル10A
V2.12-3セル5A
V2.01-3セル5A
V1.01-2セル6A
参考 Category Archives: Flight controllerHappymodel

まとめ!

先日、Sailfly-XのFCが焼けてしまうトラブルに見舞われました。
もともと使われているFCはV2.1の2-3セル5A ESC内蔵FCが使われていましたが、ESCが焼けたことからスペックを上げたV3.0の10A ESC内臓のものに変えて組み直しました。

Sailfly-XくんのFC焼けました!3セルToothpickで5A ESCってどうなの?FC変えて作り替えてみました!

また、自作1セルToothpickを組んだ時はV3.0 FCを使ってしまい1セルバッテリーを刺してもFCが起動しないというトラブルも・・・(V3.0は2-4セル対応FCなので1セルでは起動しない!)

1セルToothpickが楽しくて構成変えてもう1台作ってみました。軽量2セルや3セル機としても面白そうです!

こうやってまとめてみると少し理解が深まりました。

このCrazybee系FCに関してはESCのトラブル(焼けたなど)やジャイロの故障などの話もよく聞きます。
個人的にはBETAFPVさんのFCと比べると故障率は低いような気がしますが・・・

また、US65のF3 FCの時から最新のF4 V3.0まで各ポート(ランド)のピッチが狭くはんだ付けが非常にやりにくいFCとういイメージです。

そして、+5V端子やGND端子の数が少なく受信機やブザー、LEDなど複数つなげる際に共通して取る必要があり、そもそもピッチが狭いのにこうなると非常にはんだがやりにくく・・・
このあたりどうにかならないものかといつも思っていますが・・・

また、V2.1ではVTXへの接続がプラグ式となりSailfly-XRedDevilでは使いやすいFCだと思っていましたが、最新のV3.0ではこのプラグが廃止され・・・V3.1はプラグ式となるということなのかな?

プラグ式にして少しでもはんだする箇所を減らしてもらいたいものなんですがね。
