【Eachine Tyro69 105mm】ToothpickをDIYするキットが楽しそう!完成機を買うよりお安く自分仕様にカスタマイズや部品取りにも最適!?【付属パーツ紹介】



おもしろそうなToothpickキットが届きました!
Eachine Tyro69 105mm』ですが、実はこれ完成機ではなくパーツのセットで届きます。

ん?自分で作るの?
そう思われた方は今回すっ飛ばしてください!

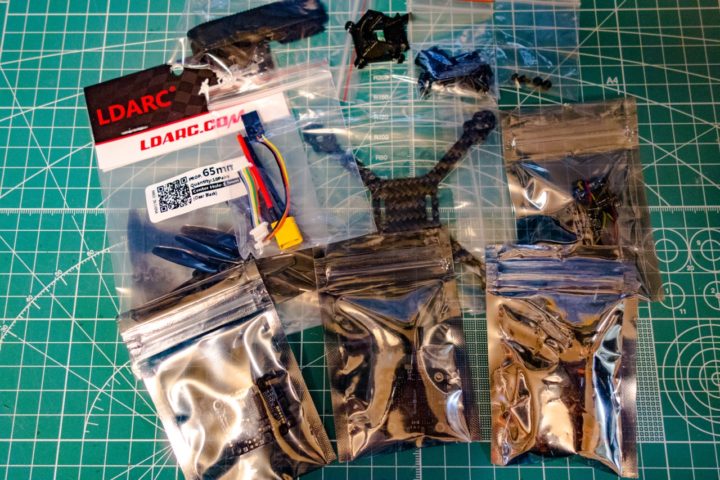

届いたパーツの山を見てワクワクしている私のような方向けのToothpick DIYキットとなります。
そこそこの部品点数となるので組み上げるには少し時間がかかりそうですね。

F4 FCに20A ESC、3セルまで対応した1104 8600KVモーター、1200TVLのCaddx Beetle V2カメラとスペック的にも高そうな機体になりそう?(パーツを前にして全くどんな飛びをするか想像出来ていません!)

受信機とバッテリーが付属しないので別途用意する必要がありますが、日本円で7,500円程とかなりお安い価格設定となっています。

自分で組み上げる手間がかかりますが、自作やカスタマイズ好きの私としては作る楽しみを味わえこの価格で購入できると考えると非常にお得感を感じます!

また、自分仕様にカスタマイズするもよし、他の機体や自作機への部品取りに使ってもよしとなかなか面白いセットではないでしょうか?

部品点数が多く組み上げるのに時間がかかりそうなのと、手元に受信機(Frsky xm +)の在庫がなかったため(もうすぐ届きますよ!)、今回は同封されているパーツの紹介にとどめたいと思います。

ちなみに完成するとこんな感じの機体になるようです。
機体重量は約48g、3セルToothpick機としては軽いですね!

【Eachine Tyro69 105mm】パーツのご紹介!

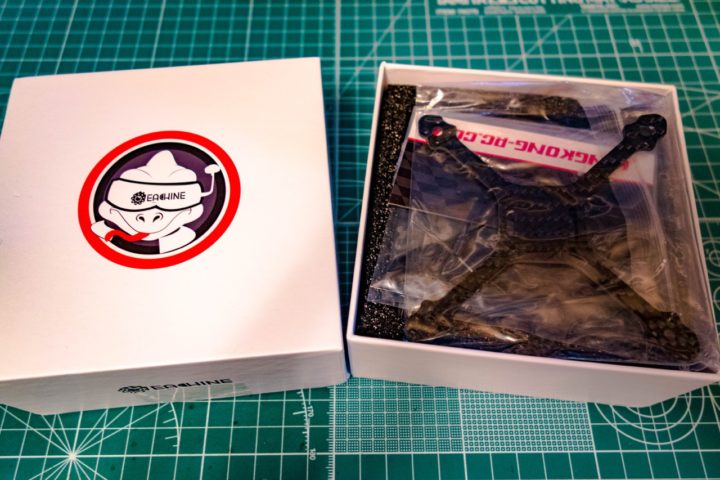

Eachineロゴのカエル?箱に入ってご到着。

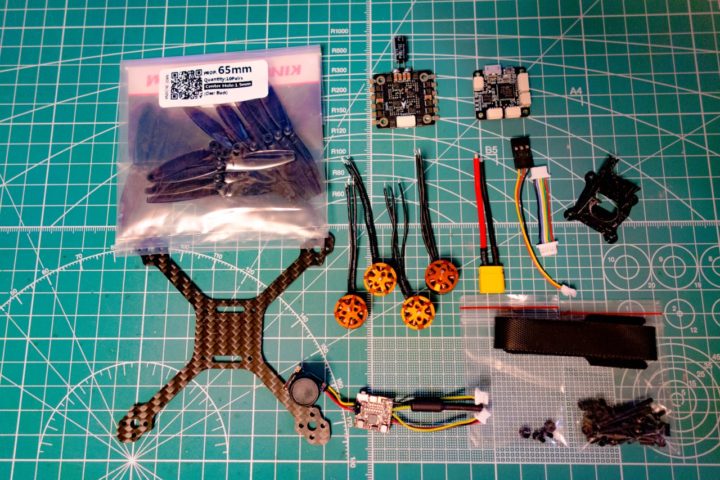

同封されているパーツ一覧、そこそこの部品点数となります。
受信機とバッテリーは別途用意する必要があります。

F4 FCに6セルにまで対応した20A ESC。
2〜3セル対応の1104 8600KVモーターに1200TVLのCaddx Beetle V2カメラとスペック的にも高そうな機体になりそう?
推奨バッテリーは、3セル350〜450mAh Lipoバッテリーとなっているようです。

ホイールベース105mmフレーム

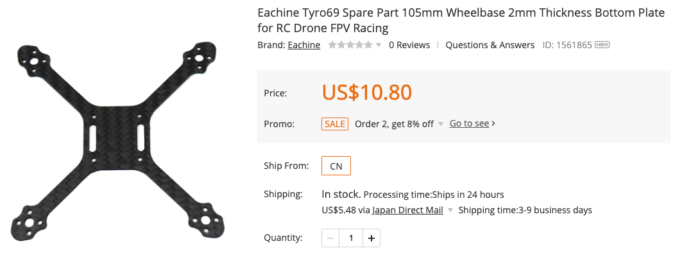

ホイールベース105mm、プレート厚2mmのフレーム

105mm Toothpick機といえばEachine RedDevilと同サイズ。
そのフレームを使って最近作った1S Toothpickと比較!

【Toothpick化】1S Toothpick機に挑戦!BETAFPV Beta65 ProをベースにToothpick化してみる!

FC & ESC

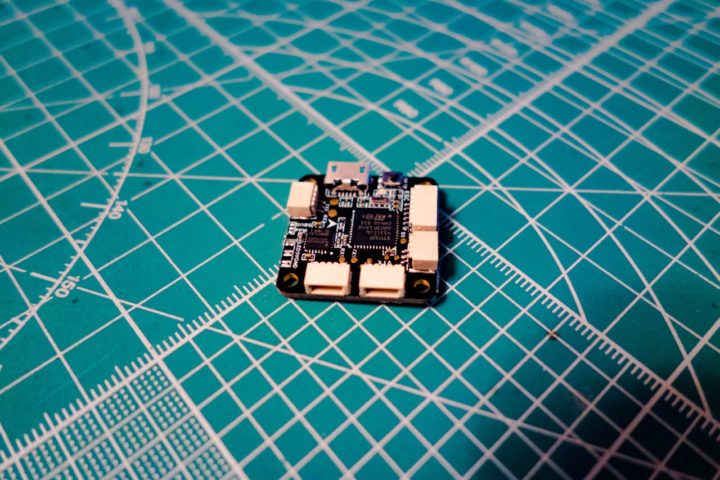

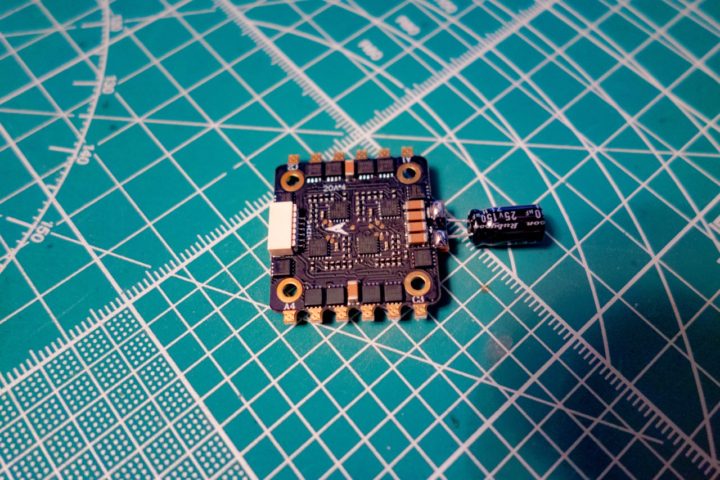

F4 FCに2〜6セルに対応した20A ESC。

モーター交換で6セル仕様に!夢が膨らみますね。

1104 8600KVモーター

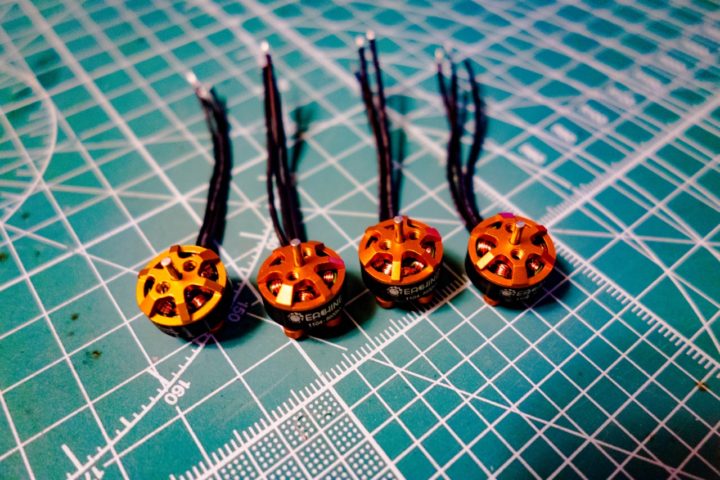

Eachine 1104 8600KVモーター。
2〜3セルまで対応しています。

カメラ & VTX

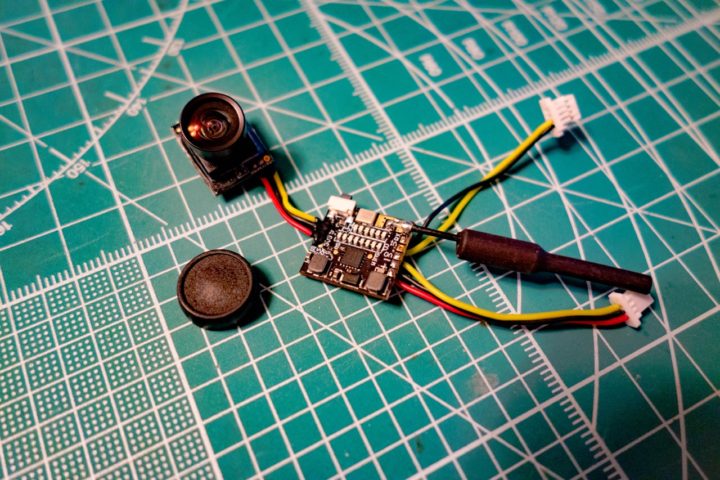

1200TVLのCaddx Beetle V2カメラ AIO VTX(4:3)。
VTXは25mW出力でSmart Audio機能にも対応しています。

Kingkong 65mm 2Blade Propeller Prop

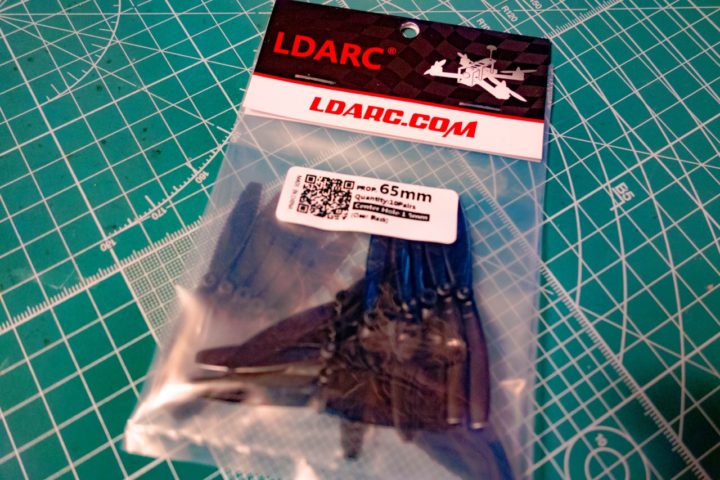

ペラはKing Kongの65mm 2Blade Propeller(10CW&10CCW)。

その他パーツ

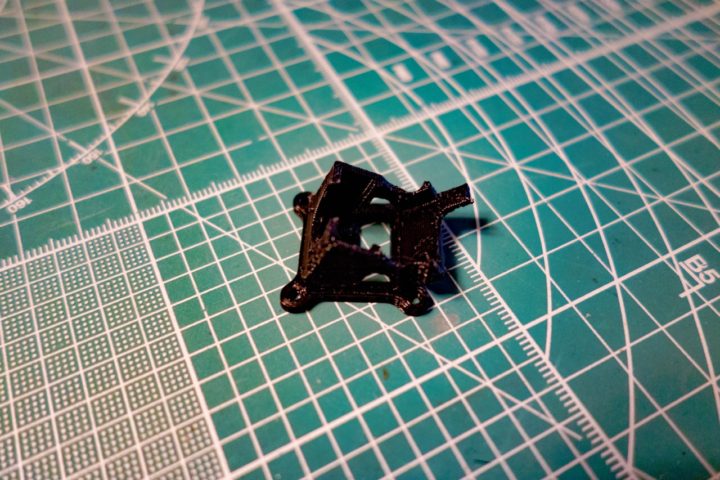

TPU製カメラ固定マウント

XT30プラグFC&ESC接続6Pケーブル

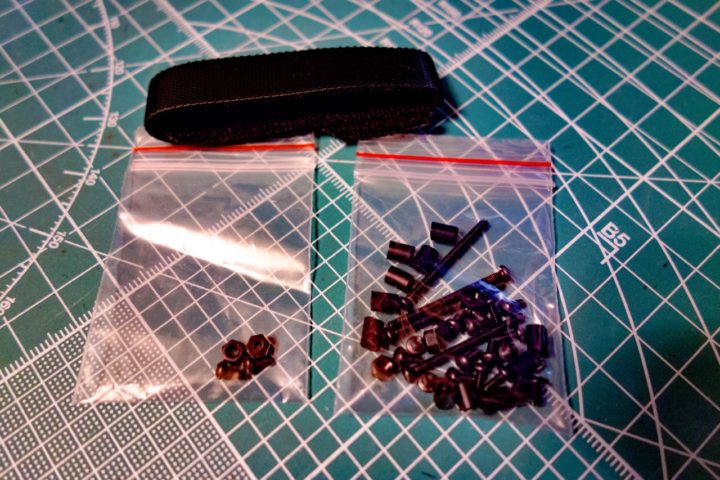

M2 Screwセット、バッテリーストラップ。

以上が全パーツとなります。


早く組み上げたいところですが・・・まとまった時間と受信機(Frsky xm+)がまだ届いていないのでもう少し先になりそうです。

VTXの出力が25mWなのが少し残念ですね。
3セルToothpickでこのスペックなら200mW出力のVTXが欲しいところです。
まぁこのあたりはカスタマイズの自由度がある機体なので、自分好みにいろいろカスタマイズしてやればいいか!

パッケージ内に取説等は付属しませんが、クイックスタートガイドが用意されています。
しかし主要パーツのスペックやBetaflight設定等は詳しく書かれていますが、機体の組み方等の説明がなく・・・。

ちゃんと組めるかな!?
今回はパーツを眺めながらイメトレやっときます!
