多セルバッテリーに対応するため先日導入した充電器『iSDT D2 200W 24A AC Dual Channel Output Smart Battery Balance Charger』。
![](https://i0.wp.com/burariweb.info/wp-content/uploads/2019/02/isdt-d2-RX100-1_DSC6450.jpg?fit=600%2C400&ssl=1)
出力側(充電側)がデュアルチャンネルとなっており、同時に独立した2系統で並行して充電や放電が出来るという高性能なバランス充電器です!
2系統が完全に独立したポートとなっているので、容量やバッテリータイプ(通常LipoやHVタイプなど)の異なるバッテリーを同時に充電することができます。
また、片方を充電、もう片方を放電やストレージモードといった使い方もでき大変便利な充電器となっています。
今回、このiSDT D2充電器の基本操作&設定方法をご紹介したいと思います。
目次
iSDT D2 基本操作&設定方法!

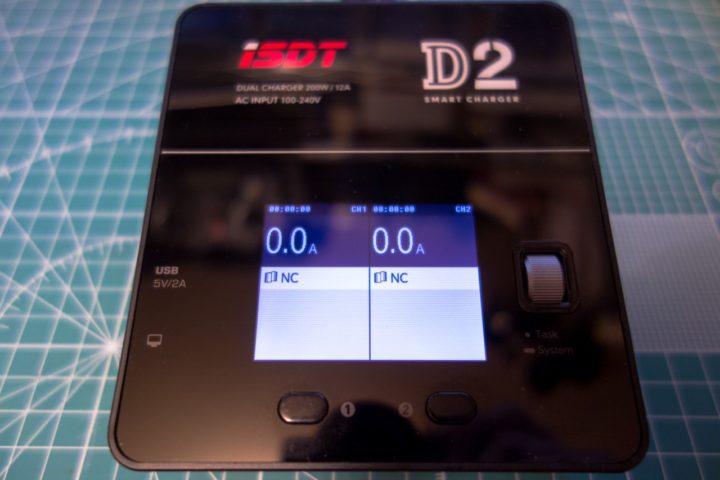

本体にあるスイッチは、チャンネル切り替えスイッチ(CH①ボタンとCH②ボタン)と設定を行うジョグダイヤルの3つだけです。
非常にシンプルで直感的に操作できるのもこのiSDT D2充電器の特徴です!
電源を投入すると「ピッピッ」という音とともに一瞬だけ本体のファンが大きく回ります。
あとは充電や放電等で本体温度が上がった時だけファンが回り出しますが、それ以外は非常に静かです。
本体の設定!
まずは、iSDT D2充電器本体の設定をしていきます。

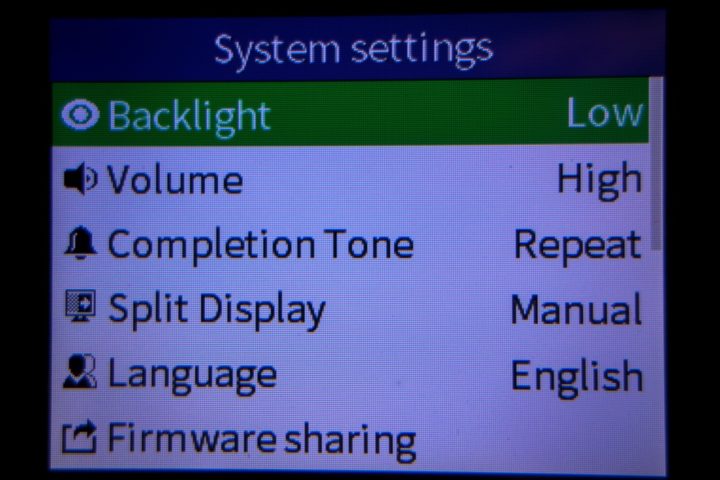

右側にあるジョグダイヤルを長押しすることで「System settings」画面に入ります。
Backlight : モニターの明るさを調整
Low/Middle/Highの3段階でモニターの明るさを調整することができます。

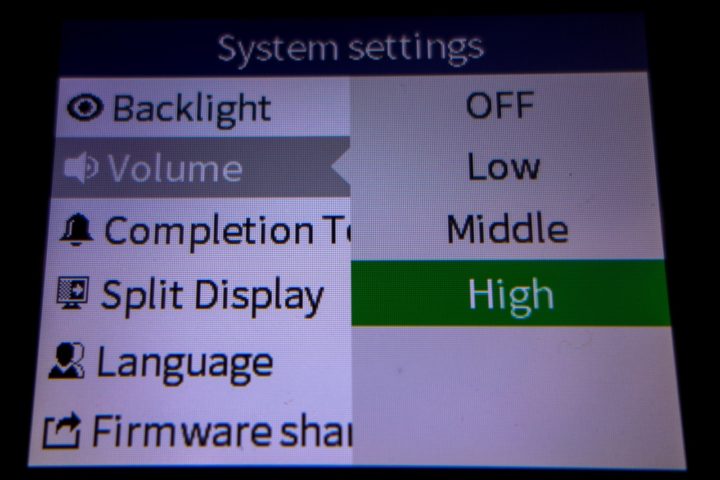

Volume : 音量の調整
操作選択や決定時(チャンネル切り替えやジョグダイヤルの操作時)、また警告音や充電完了音の音量を調整することができます。
音量OFF/Low/Middle/Highから選択できます。
Completion Tone : 充電完了音の設定
バッテリーの充電完了音をSingle(一度だけ鳴らす)かRepeat(繰り返して鳴らす)の設定ができます。

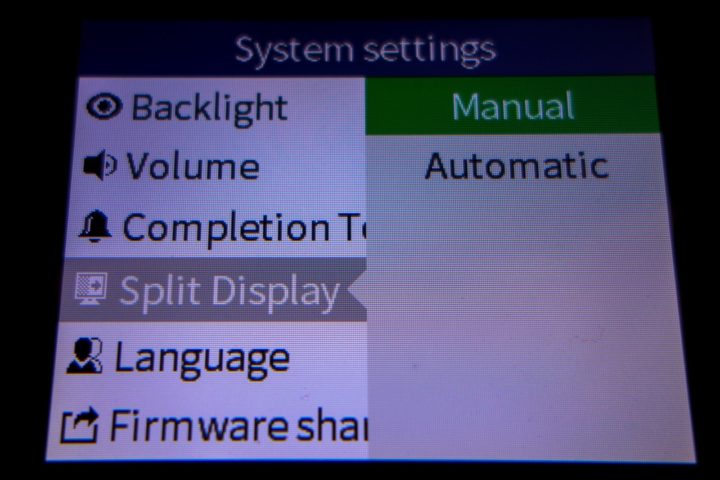

Split Display : 分割画面の設定
このiSDT D2充電器は、独立した2系統の充電回路が内蔵されておりチャンネル切り替えスイッチで切り替えますが、その際に分割画面をManual(手動で戻す)かAutomatic(自動で戻す)の選択ができます。
例えばチャンネル①を選択中、一定時間が経過すると自動的に2分割画面に戻るのがAutomaticモードです。
Manualモードではこれをチャンネル切り替えスイッチを押すことにより手動で行います。

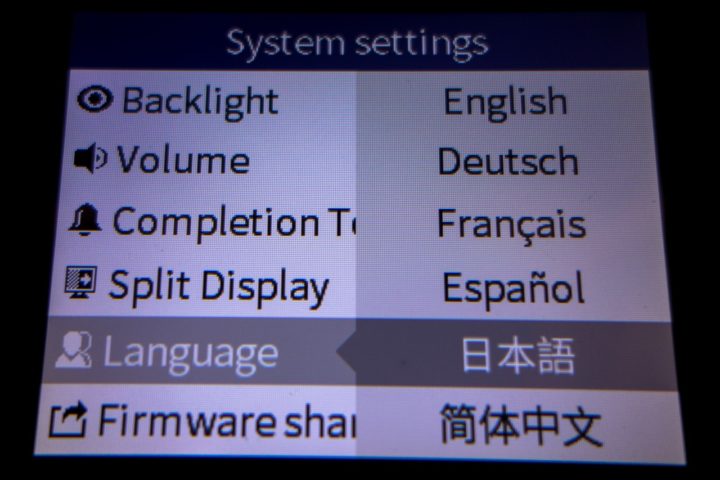

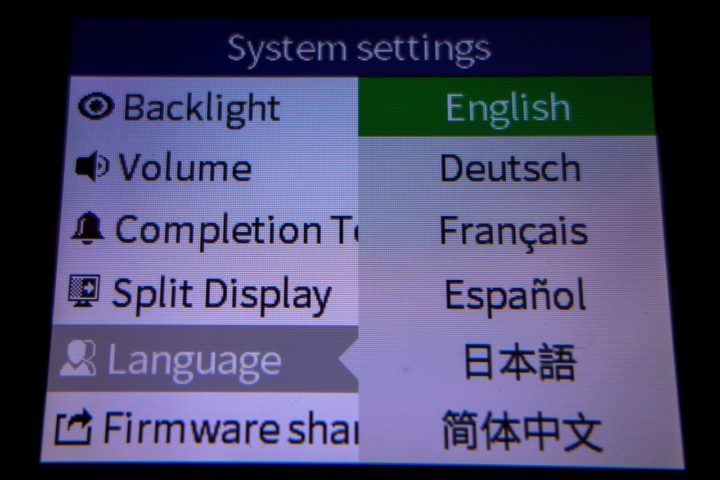

Language : 言語の選択
こちらから使用する言語を選択します。
「日本語」の表示がありますが、カーソルを持っていくとグレーになり選択できないようになっていました。
ファームウェアをアップデートすれば使えるのかなど未確認ですが、特に問題はないでしょう!

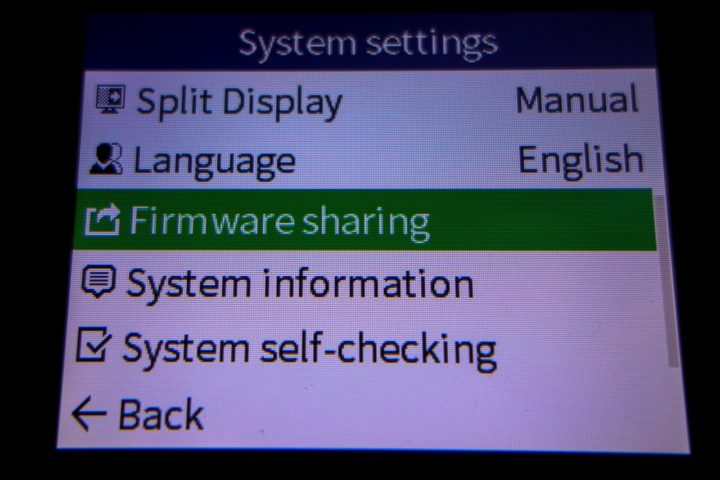

Firmware sharing : 本体ファームウェアのアップデート
こちらで本体のファームウェアのアップデートを行います。
このiSDT D2充電器及びiSDT製品のファームウェアのアップデートには専用の『iSDT SCLinker Firmware Upgrade Data Cable for iSDT Charger』が必要となってきます。
こちらに関しては次回詳しく説明したいと思います。
![](https://i0.wp.com/burariweb.info/wp-content/uploads/2019/12/isdt-charger-firmware-update-20.jpg?fit=601%2C400&ssl=1)

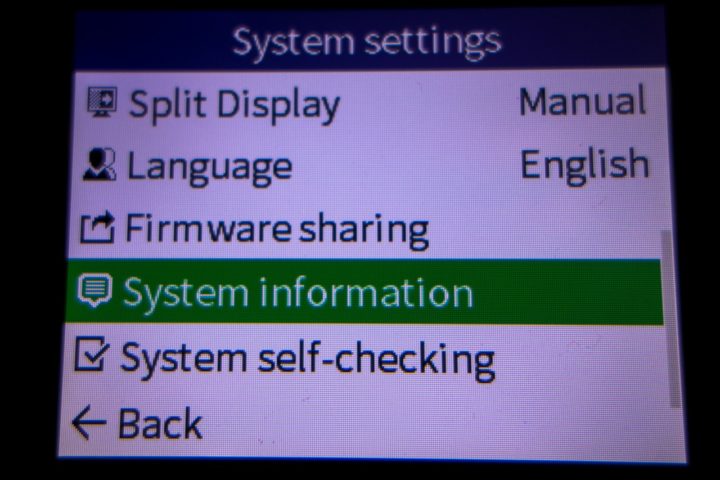

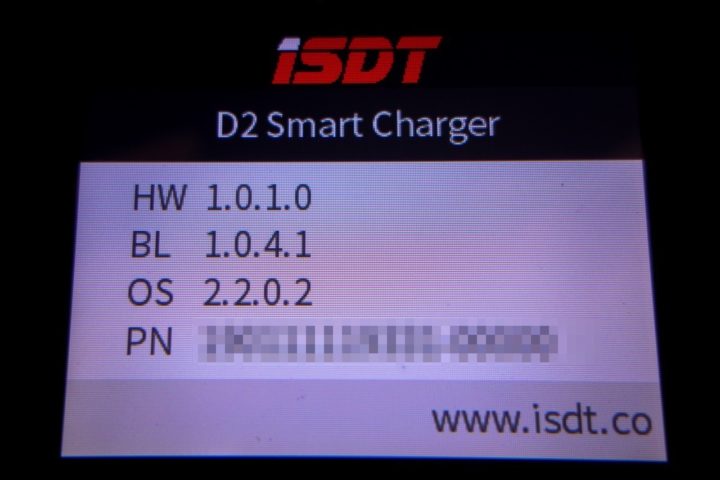

System information : システム情報
本体のシステム情報(ファームウェアのバージョン等)の確認ができます。

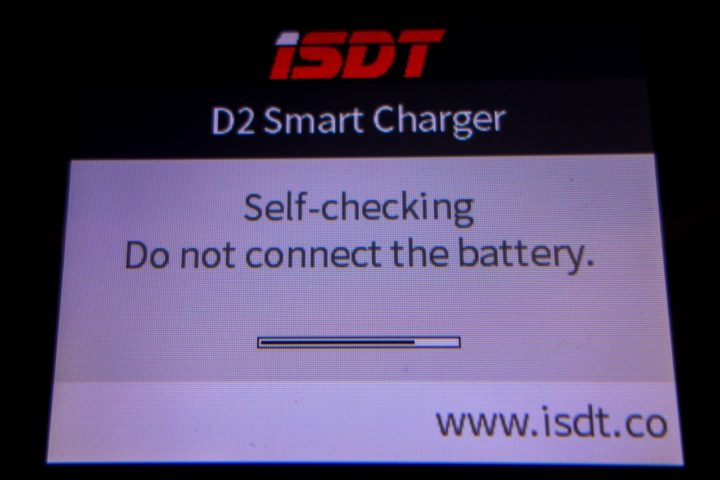

System self-checking : システムの自己診断
自己診断で本体やシステムに異常がないかチェックします。
自己診断中はファンが全開で回り出します!
「Self-checking without error」と表示されれば問題ないようですね!
チャンネルの切替
次に独立した充電ポート(CH①、CH②)の切り替えをやってみます。

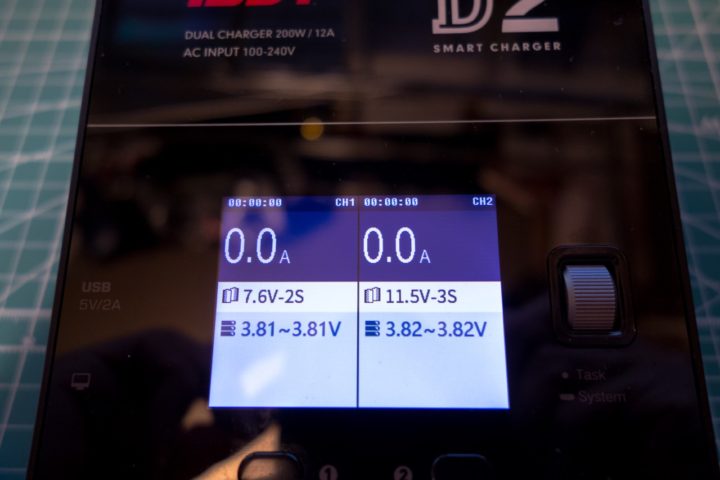

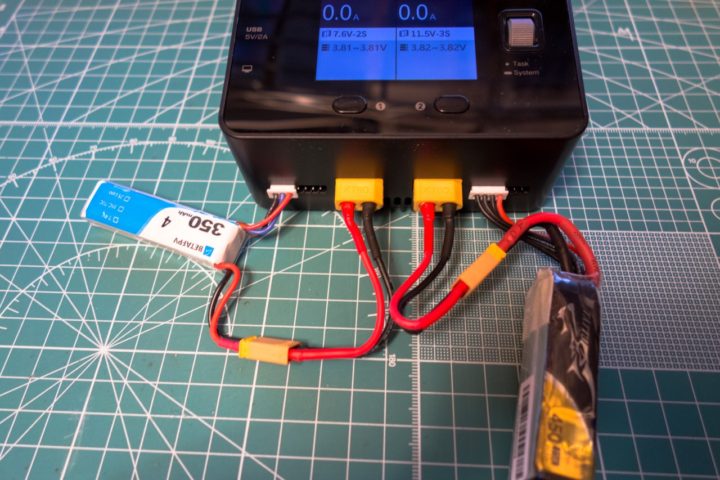

【例】CH①に2S 350mAhバッテリー、CH②に3S 450mAhバッテリーを繋いでいます。
チャンネル切り替えスイッチを押すことで各ポートの状態を確認することができます。
ポートを選択すると各セルの電圧が表示されます。(画面右上にチャンネル番号が表示されています)

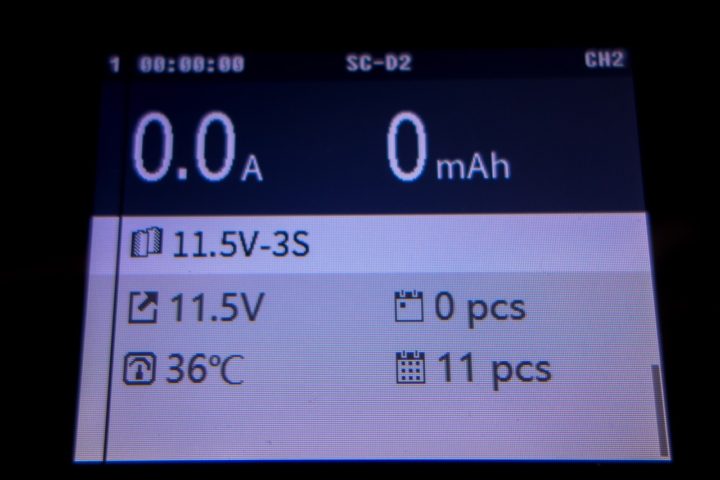

この状態でジョグダイヤルを回すとトータル電圧と本体内部温度が表示されます。
また充電中は各セルの内部抵抗値も見ることができます。
参考 iSDT D2 Smart Charger Operationg InstructionsiSDT
充電方法に関しては次回詳しく説明したいと思います。
![](https://i0.wp.com/burariweb.info/wp-content/uploads/2019/02/isdt-d2-RX100-1_DSC6458.jpg?fit=600%2C400&ssl=1)
このように独立したポートでセル数の違うバッテリーを同時に扱うことができ大変便利で優秀な充電器です!
またパラレルボードを使えば複数のバッテリーを同時に充電することができます。
![](https://i0.wp.com/burariweb.info/wp-content/uploads/2019/02/isdt-pc-4860s-safe-parallel-board-RX100-1_DSC6526.jpg?fit=600%2C400&ssl=1)
少し長くなってしまうので、今回はiSDT D2充電器の基本操作&設定方法をご紹介させてもらいました。
次回、充電方法やファームウェアのアップデート等詳しく説明していきたいと思います。
