【Eachine LCD5802S】外付けバッテリーからの給電!



FPVモニター便利ですね!
機体の数が増えてきて何かと不便なのでFPVモニターを2台導入したのですがほんと便利。
もうゴーグルの付け外しの環境には戻れませんね。

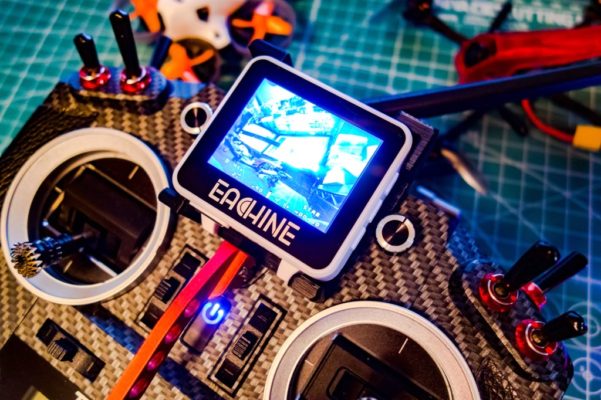

小型2インチサイズの『Eachine RD200』の方は野外にも持ち出せるようにマウンタを使い送信機に取り付け出来るようにしています。

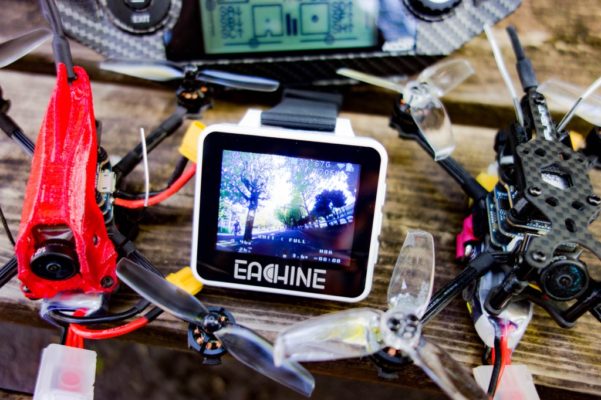

【Eachine RD200】DVR機能付き小型2インチFPVウォッチ型モニター!
FPVウォッチモニター『Eachine RD200』用ブラケットを使い送信機に装着!

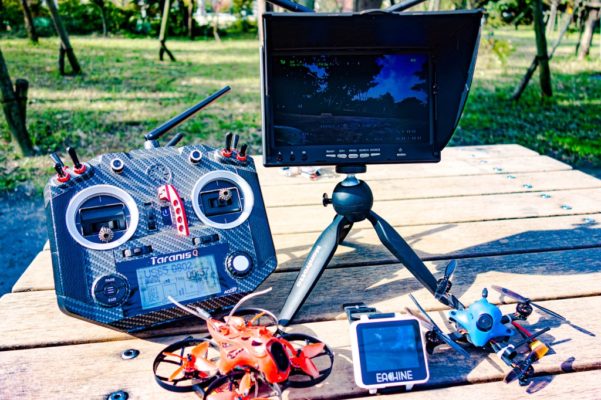

また7インチサイズの『Eachine LCD5802S』の方は室内で機体調整用として使っています。

【Eachine LCD5802S】デュアルレシーバー内蔵7インチFPVモニター。1台持っていると大変便利です!

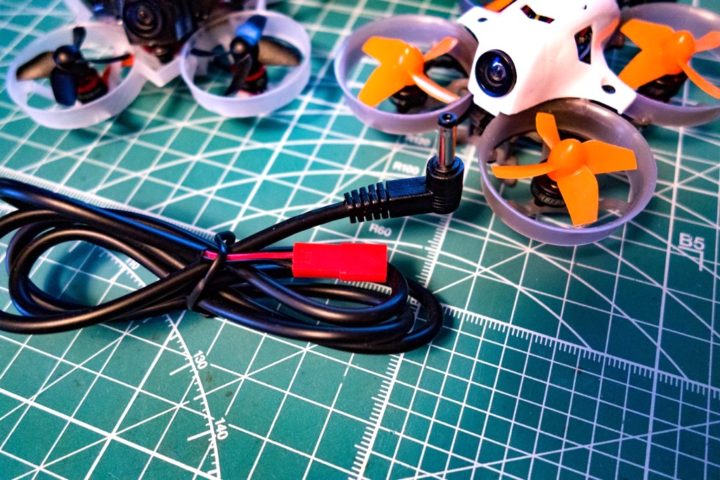

このEachine LCD5802Sなんですが、付属でこのようなJSTタイプのケーブルが付属しています。
このケーブルって何用なんだろう?とずっと思っていてちょっと調べてみると外部バッテリーなどからの給電用のケーブルなんですね!

これってみなさんご存知(常識)なのかな?
調べてみてもなかなか出てこなくて苦労しました。

【Eachine LCD5802S】外部バッテリーから給電!

XT60からこのJSTコネクタに変換するケーブルがあれば外部接続した大容量バッテリーなどから給電が出来るようになります。
野外に持ち出し長時間使用なんてでき大変便利になりますね!

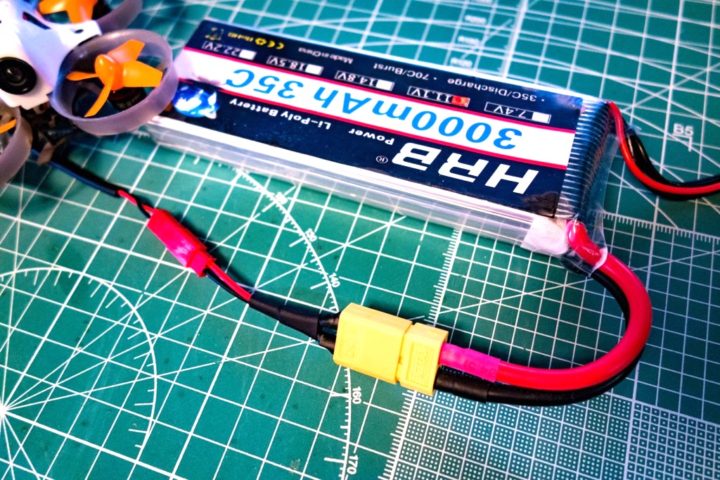

このXT60→JST変換ケーブルはBanggoodさんなどでも売られているようですが、手元にあったストックパーツからサクッと作ってしまいました。

Eachine LCD5802SのDC入力は12Vなので3セルバッテリーで問題なさそうです。

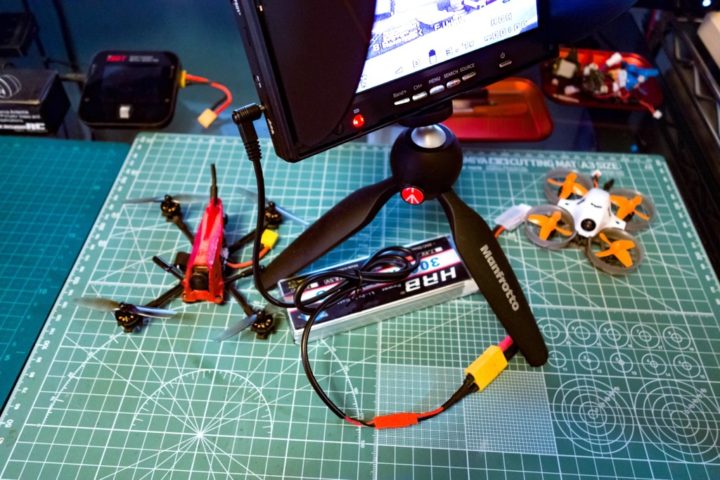

こんな感じで接続。

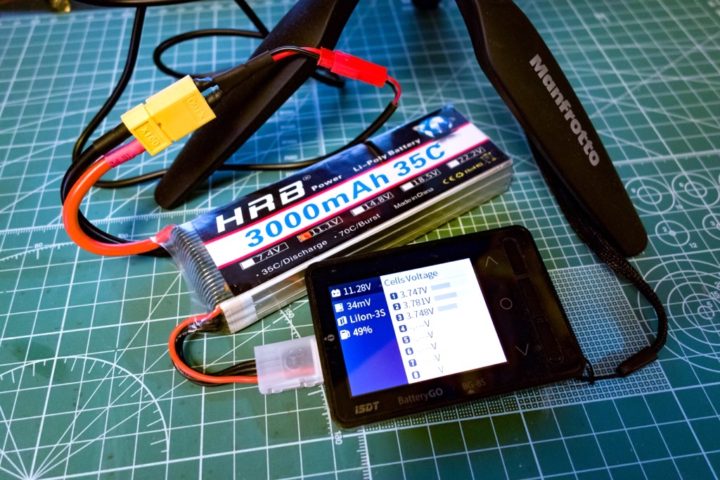

一応、過放電しないようにバッテリーチェッカーを繋げておくと安心です。

MEMO
充電中は本体充電ランプが赤色に点灯し、充電完了時に緑ランプに変わります。

モニター本体への充電や使用しながらの給電にも使用でき便利ですね!
