電子工作の必須アイテムと言えば、デジタルマルチメーターや直流安定化電源でしょうか!
あると便利、なくては不便なアイテムかと思いますが・・・オシロスコープなんてものもあると作業がはかどります。
![](https://i0.wp.com/burariweb.info/wp-content/uploads/2021/02/digital-multimeter-kaiweets-ht118a-review-146.jpg?fit=601%2C400&ssl=1)
![](https://i0.wp.com/burariweb.info/wp-content/uploads/2021/04/dc-regulated-power-supply-wanptek-dsp3010u-113.jpg?fit=601%2C400&ssl=1)
でもオシロスコープって結構お高くて容易に手にできる価格のものがあまりなく、電子工作初心者の私としてはいろいろと検討していました。
そんな事で先日、安価で購入できるDIYで組み立てるオシロスコープ(JYE Tech DSO150)という電子工作キットを入手したのですが、これがなかなか良くて。
オシロスコープって何?使い方は?・・・
なんていうオシロ初心者の方にもおすすめできるキットです。
精度や機能的なものは安価なキットとなるので本格的なものと比べたら???ですが、まずは使い方やどんな事ができるのか知る上で非常に良いキットかと思います。
![](https://i0.wp.com/burariweb.info/wp-content/uploads/2021/04/digital-oscilloscope-diy-kit-jye-tech-dso150-206.jpg?fit=601%2C400&ssl=1)
電子工作用途で使え今の私のスキルではお高いオシロを買っても使いこなせないと思うので必要にして十分で、その作業に支障が出るレベルまでいければ本格的なものを検討しようかと考えていますが・・・はやくそこまでいきたいものです。

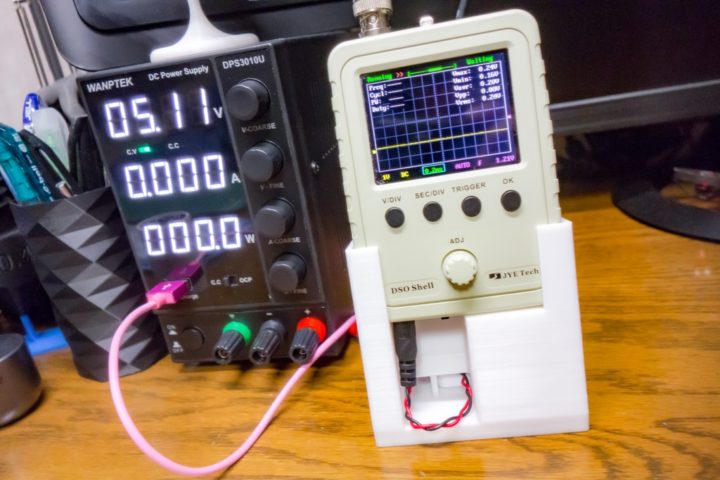

そんな事で今回、このDIYオシロスコープキット用のスタンドを作ってみました。
このオシロスコープの駆動にはDC9Vが必要なので、9V出力に対応したACアダプターや9V電池で動かす形となります。
作業中、ACアダプターではその配線の取り回しが私の環境では邪魔になることからDC/DC昇圧モジュールを使いUSBから駆動する形で現在使っています。
内部にリポバッテリーを組み込むカスタマイズも考えましたが・・・こちらの方が使いやすいかな?
![](https://i0.wp.com/burariweb.info/wp-content/uploads/2021/04/dc-dc-stepup-module-case-23.jpg?fit=601%2C400&ssl=1)
このオシロスコープキットはかなり有名な機種となり、Thingiverseにいろいろとカスタマイズ用パーツのデータがアップされています。
そしてスタンドも既にいくつかアップされていました。

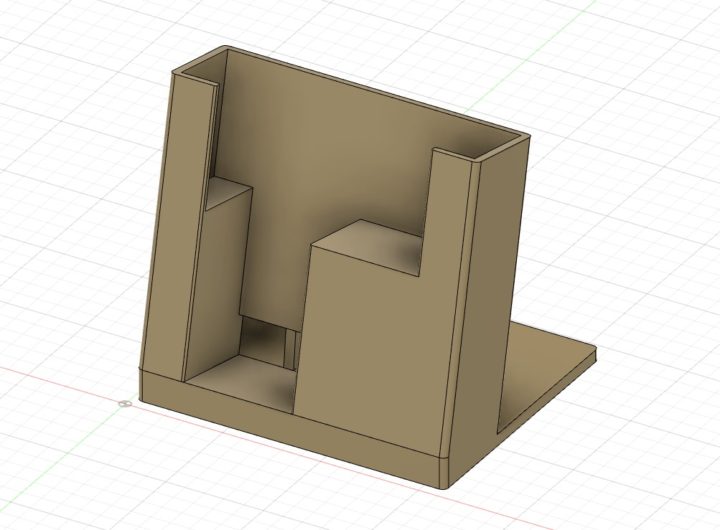

今回その中で使いやすい形状のものをベースとして使わせて頂きました。
各所サイズを確認し私的にさらに使いやすいように少しサイズ調整しています。

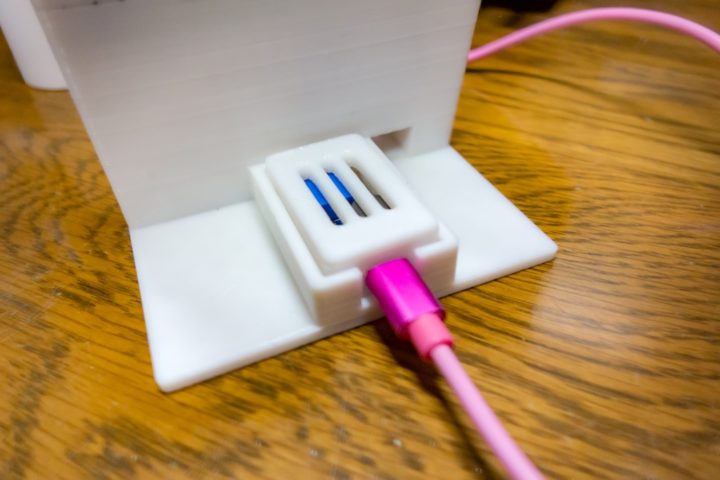

上記のDC/DC昇圧モジュールを収められるように裏のポケットのサイズも作り変えました。
興味ある方はこちらからSTLデータをダウンロードしてみて下さい。
参考 DSO150 Oscilloscope Desk Stand(JYE Tech DSO150)Thingiverseなかなか使いやすいスタンドです!
作成者の方に感謝です。
デスクに置いてもコンパクトに収まるようにベース部分のサイズもオリジナルのものより少し小さくしています。
裏に滑り止め用のラバーなどを付けようかと考えていましたが、このままスタンドに立てたまま使っても問題ないようです。
少しずつですが電子工作を便利に楽しく作業できる環境が整ってきました・・・。
