海外通販サイトBanggood様からサンプルとしてLEDデスクライトをご提供して頂き、使ってみて非常に良かったので先日当ブログでご紹介しました。
安価なLEDライトとなりますが、作りは非常によくかなり明るいことから3Dプリンタまわりの照明として使うようになりました。

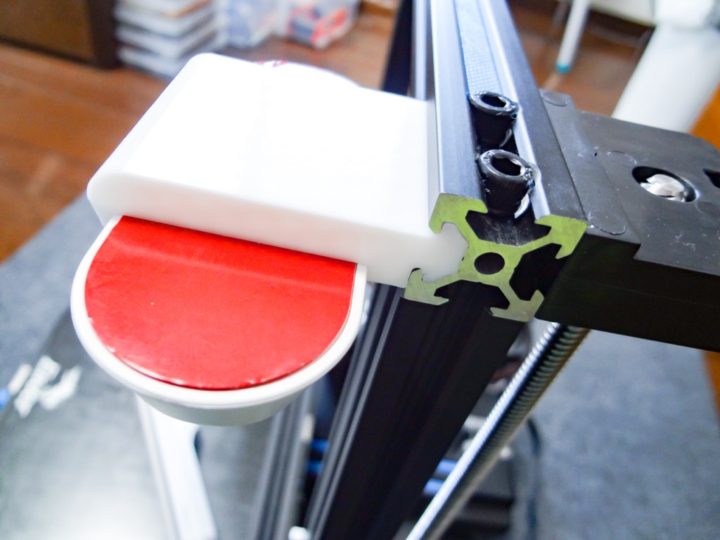

私の使っている3Dプリンタ『Ender3 V2』のフレームにあるVスロットにこのライトをマウントするためのブラケットを作成し使っています。
上記ブログ記事を見て頂いた方から同じライトを設置してみたいのでデータが欲しいといったご要望を数件頂いたのでThingiverseにデータをアップさせて頂きました。
Vスロットの形状や寸法って他の3Dプリンタでも同じなのでしょうか？
手元にあるEnder3 V2を使って寸法を詰めていったので・・・このあたり確認できていなくて申し訳ないのですが・・・。
今回作成したブラケットは、BaseusというメーカーのこちらのLEDライト用となります。
このLEDライトに関しては上記ブログで詳しくご紹介しています。
LEDライト本体と付属の固定ブラケットをお互いを強力なマグネットにより引っ付けることができるライトとなります。
80°まで角度を前後動かすことができ、非常に明るいLEDライトとなります。
この投稿をInstagramで見る

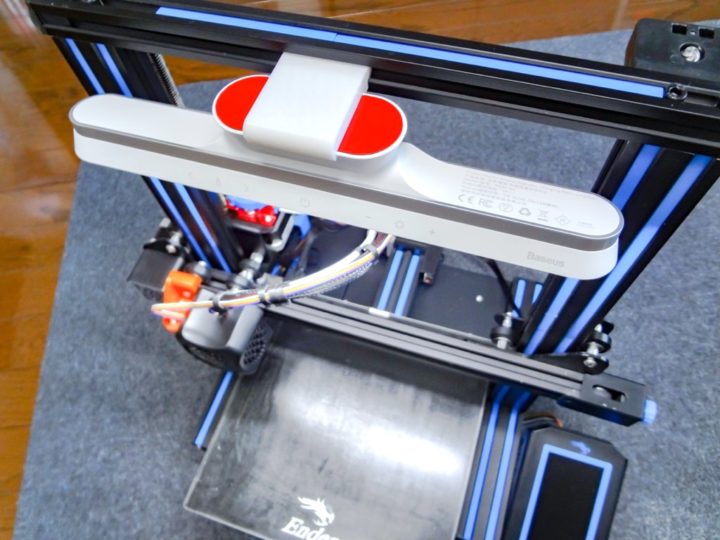

ちょうど3Dプリンタまわりに設置出来るライトを探していたことからEnder3 V2に取り付けて便利に使えています。

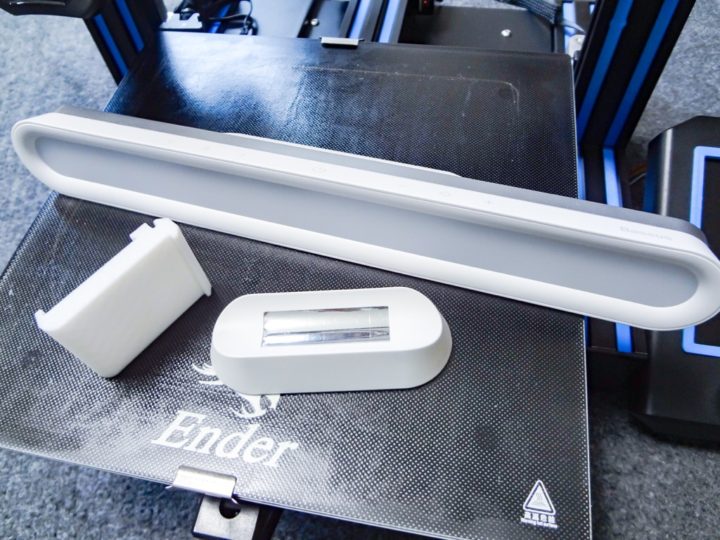

LEDライト付属の固定用ブラケットをVスロットに固定するためのマウンタに取り付けて使う形となります。
形状はサポートが入らないシンプルな形状にしています。

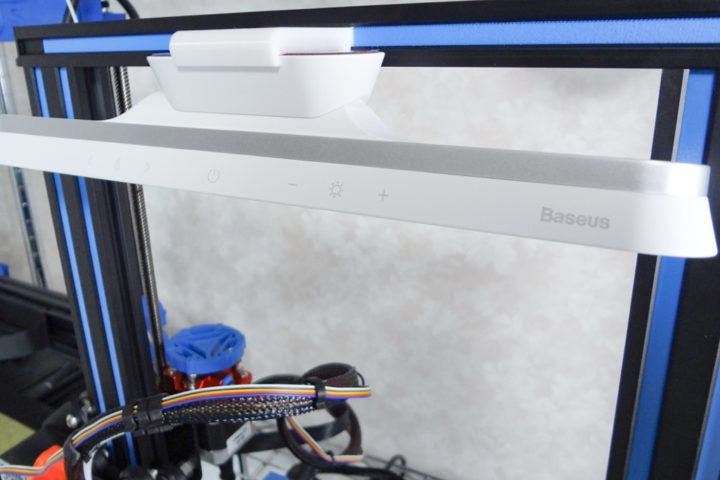

3DプリンタのフレームにあるVスロット部分にスライドさせて使う形となります。
ガタツキがないようにかなり寸法は詰めています。

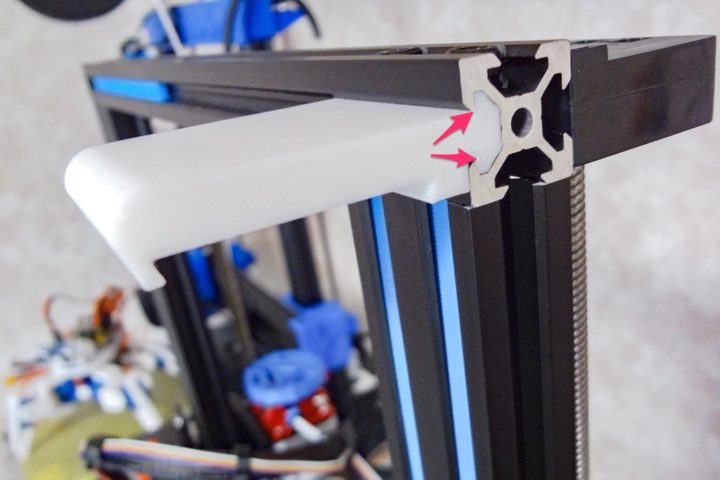

角の2点は少し寸法を大きくしているため、初めて装着し横にスライドさせる際にこの部分が少し削られると思います。
何度かスライドさせていくと形状にうまくフィットし、これで前後左右グラつくことなくピッタリと固定できるようになります。
このLEDライト限定のマウンタとなりますが、ご要望を頂いたのでThingiverseの方にデータを公開しました。
Vスロット部分のサイズが合えば他の3Dプリンタでも使えると思いますので興味がある方は使ってみて下さい！
参考 V-Slot LED Light BracketThingiverseまた、Ender3シリーズの3Dプリンタに取り付けることが出来るこのようなLEDライトも販売されているようですね！

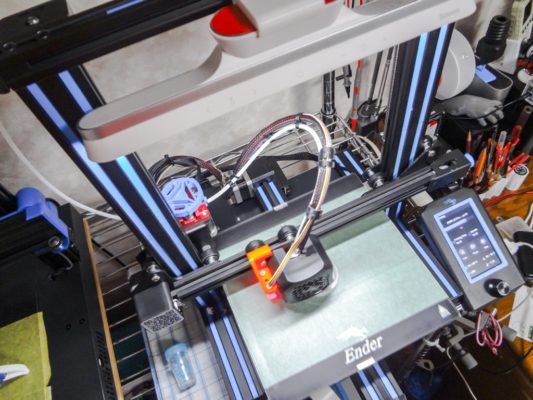

3DプリンタまわりにLEDライトを設置すると、ノズル先端の確認やレベル調整などの際に便利になるかと思います。
