限られた設置スペースに有効!小型VTX(Nano VTX)を比較。

最近、ナノサイズ(名前にNanoが付くものも含め)と呼ばれる非常に小型なVTXが増えてきたように思います。

RedDevilではじめてNanoサイズとなるEachine VTX NanoというVTXを使い、そして設置スペースが限られたSailfly-Xでのカスタマイズではこの小型VTXは非常に役立ちました。

【Happymodel Sailfly-X】Caddx Turbo EOS2カメラ&200mW出力VTXにカスタマイズ!

そしてTinyhawkSでもその限られた設置スペースゆえにVTXの変更が非常に困難だったのですが、このサイズのVTXが役立ちました。

NanoサイズのVTX、設置スペースが限られる機体には非常に有効なものとなります。

【Emax TinyhawkS】出力の高いVTXにカスタマイズ!内部にスペースが確保できるので今後のカスタマイズにもよさそうです。

TinyhawkSのVTX変更では、FC&カメラへの接続がプラグ式となっているこのVTX NanoはマウントしやすかったのでこのVTXを選んだのですが、もう一つ候補だったのがさらに小さいEachine NANO VTXです。

こちらのVTXは400mW出力が可能なVTXなんですが、さらにマイクが付き音声記録も出来るようになったEachine NANO VTX V2が現在プレオーダーが開始されました。

1,000円ちょっとで買えるVTXですが、サイズもどんどん小型化され性能もアップしてきています。

VTXに関しては系統図の入手が可能なのかなどいろいろと問題もあるのでが、普段よく使っているものを中心に少しご紹介したいと思います。

小型VTX(NanoサイズVTX)を比較!

Eachine VTX03S

まずはEachine VTX03S

こちらのVTXはNanoサイズとはいかず?今となってはサイズは少し大きいのですが、系統図の入手も容易にできBanggoodさんでは1,000円程で入手出来ます。

VTX03からアップグレードされ、このVTX03SではSmart Audioにも対応しています。
Whoopをはじめた当初から愛用しているVTXの一つです。
非常にメジャーなVTXですね。

Eachine VTX Nano

次にEachine VTX Nano

こちらはEachine Reddevilで使われているVTXで、サイズは16mm×16mmで重量は約1.2g(アンテナ含まず)となり25〜200mW出力が可能なVTXとなっています。

FCやカメラへの接続がプラグ式となっているので、機体構成上配線が大変な場合にプラグ式だとメンテ等しやすくなります。

VTXへの接続がプラグ式となっているCrazybee F4 Pro V2.1 FCと相性がいいかと思います。

Eachine NANO VTX V2 & NANO VTX

そしてさらにサイズが小さいEachine NANO VTXです。

こちらは25〜400mW出力VTXとなり、サイズは14mm×15mmで重量は約1.5gとなっています。

さらにマイクが付き音声記録ができるようになったEachine NANO VTX V2が現在プレオーダーでの受付が開始されました。

こちらはサイズは同じで14mm×15mm、重量は約3.0gとなっています。

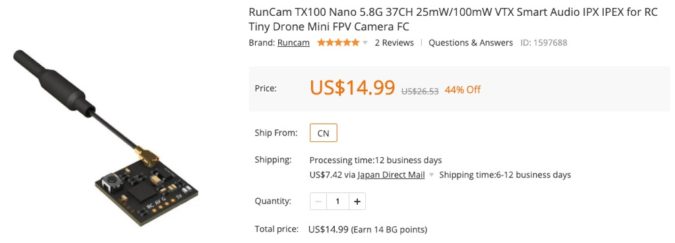

RunCam TX100 Nano VTX

次にRunCam TX100 Nano

こちらは25〜100mW出力VTXとなり、サイズは14mm×14mmで重量は約1.5g(アンテナ含む)となっています。

こちらのVTXは非常に人気があるのでしょうか?
Banggoodさんで頼んでいるのですが、もう2ヶ月ほど経ちますが在庫が確保出来なく今だに出荷されておらず・・・。

最後に!

これまで使ったことがある(使う予定のものも含め)NanoサイズのVTXを少し見ていきました。
設置スペースの限られる機体では非常に有効となります。

あと有名所で言えば、TBS UNIFY PROなどが挙げられるのでしょうか。

あとは系統図の入手が可能か?など問題となりますがこちらも参考にしてみて下さい!

【TinyWhoop開局申請】開局申請に必要な系統図、どこから入手しているの?
