【KiCad】基板発注の際に必要なKiCadの主なレイヤーとその役割について！

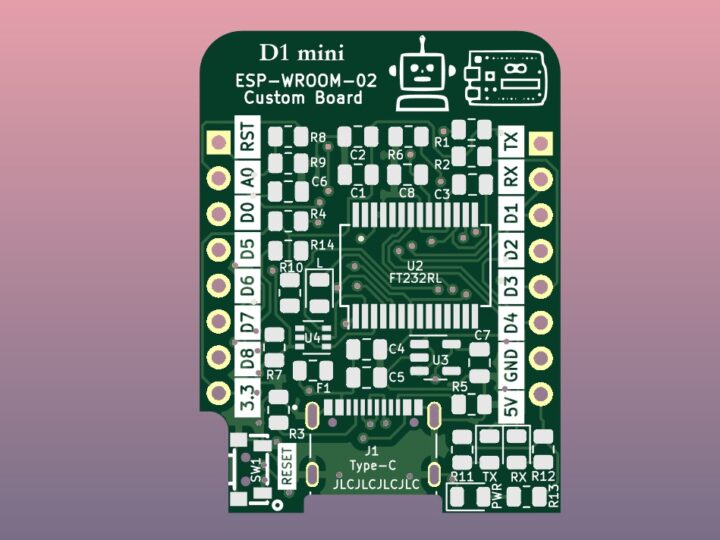

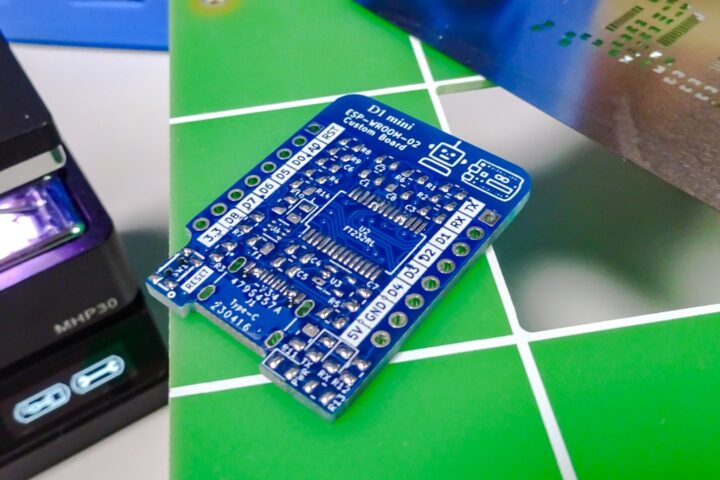

電子工作でPCBの製作を始めて1年ほどが経ちました。
自分がイメージした自作基板が作れるようになってくると電子工作で出来ることの幅も広がってきたように感じます！

基板設計にはKiCadといった基板作成用のCADソフトを使って行っていくわけですが、KiCadの扱いにも少し慣れてきたのでよく使う主な『レイヤー』やその役割について備忘録的にまとめてみました。

KiCadでよく使うレイヤーとその役割について

KiCadでよく使うレイヤーとその役割について

プリント基板(PCB)は、「表面」と「裏面」に配線パターンがありパーツ実装を行う「2層基板(両面基板)」を扱うのが一般的だと思います。
さらに4層や6層・・・といった多層基板もありますが、私はまだ試したことがなく一般的な用途では2層基板で十分だと思います。

KiCadを使って基板設計を行う際に、銅層やシルク層、またレジスト・マスクといった多くの『レイヤー』を扱う必要が出てきます。
初めてKiCadを使って製作した基板ではこの各レイヤーがどんな役割を果たすものなのかよく分からず、また基板を発注する際にどのレイヤーデータをPCB製造メーカーに渡せばいいのか？
といったことを理解するのにも時間がかかりました。

基板設計において重要な項目となり、最近になりようやく理解出来てきたのでまとめておきます。

KiCadのレイヤー表示について

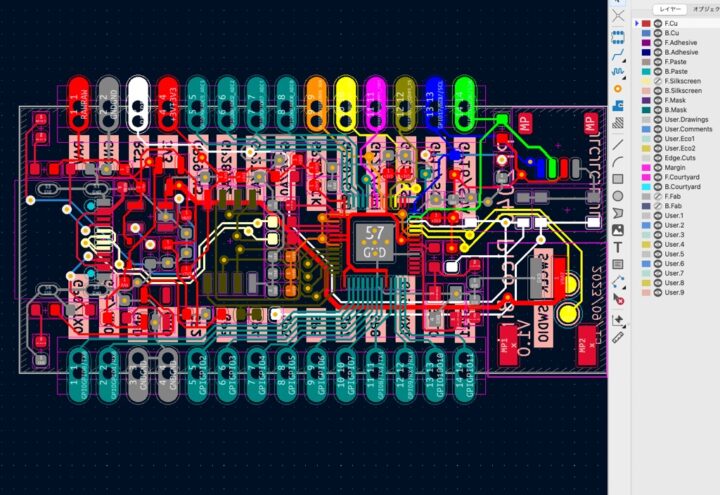

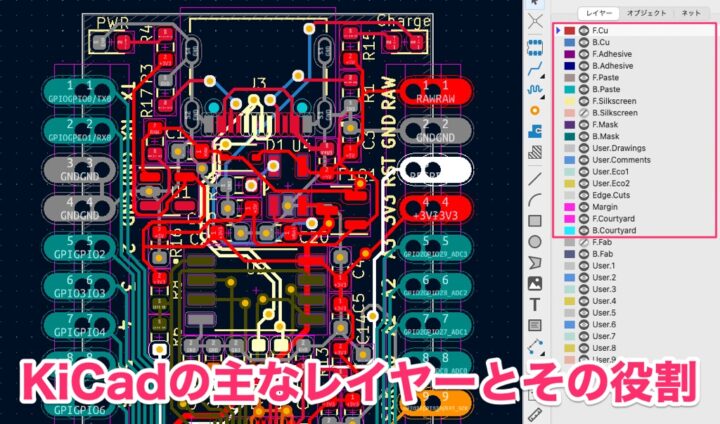

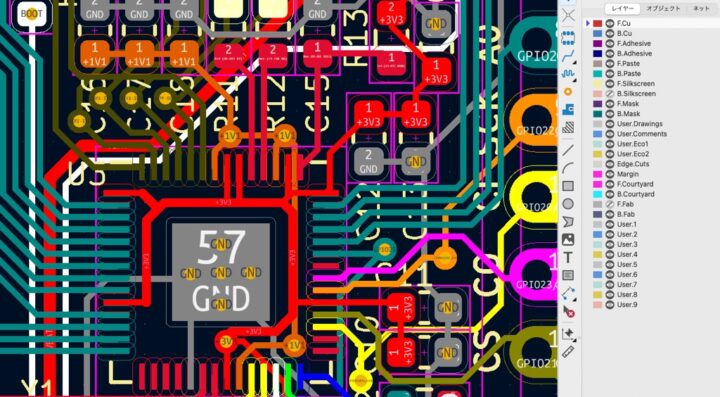

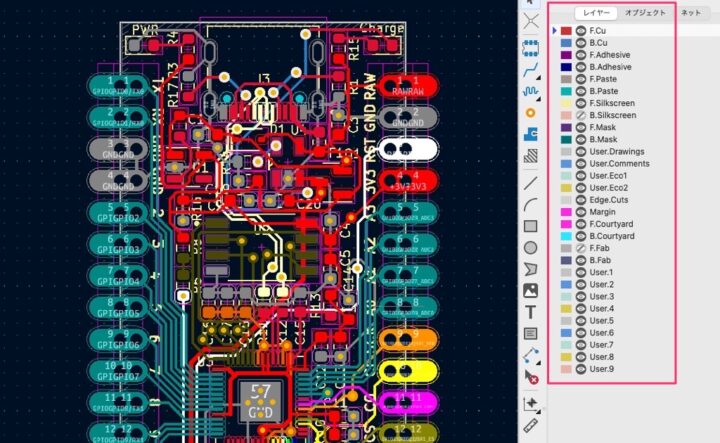

KiCadの基板エディターを開くと右側の[外観マネージャー]にレイヤーが表示されます。
多くのレイヤーがあるため初めてのKiCadを使った基板設計ではどのレイヤーが何を意味しているのか？その役割についてなど結構迷うかと思います。

まずKiCadのレイヤー表示の基本は、「F：基板表面」「B：基板裏面」を使って表しています。
FはFront(表)、BはBack(裏)の略となります。

多くのレイヤーがあるのですが、例えば最も基本となる配線(パターン)を表す銅層(銅パターン)は「Cu」というレイヤーになります。
2層基板では基板の表面と裏面に配線を引くことが出来るので、基板表面の銅層は「F.Cu」というレイヤー名、また基板裏面の銅層は「B.Cu」というレイヤー名で扱われるということになります。

これは他のレイヤーでも同様で、シルク層を表す「Silkscreen」レイヤーでは、基板表面のシルク層は「F.Silkscreen」また基板裏面のシルク層は「B.Silkscreen」というレイヤー名になっています。

KiCadのレイヤー表示は基本的に

(基板面 F or B) ．(レイヤーの種類)

というようにレイヤーを扱います。

しかし基板の表面(F)や裏面(B)の表記が入らないレイヤーもあります。
例えば基板外形線(基板の形状)を表す「Edge.Cuts」というレイヤーは、基板の表面・裏面関係なく共通で使われるものなので1つのレイヤーとして表示され使われます。

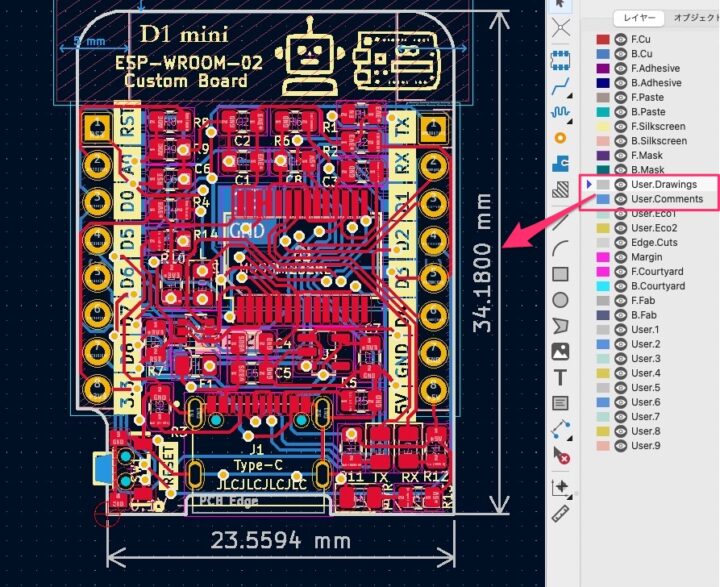

また基板発注の際にデータとして必要ありませんが、設計時に補助線を入れたり数値をメモしたりなどで使える「User.Comments」というレイヤーや「User.1」「User.2」といったレイヤーもそれにあたります。

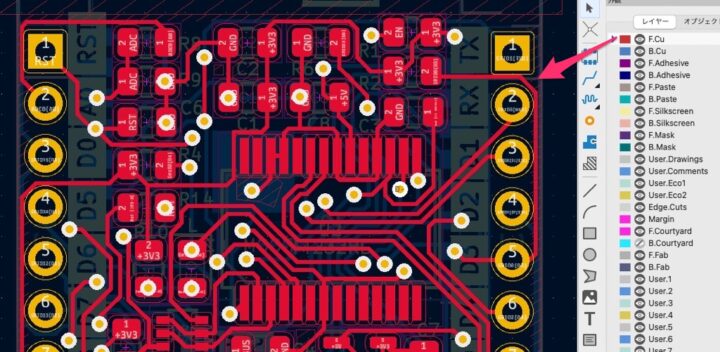

Cu(銅レイヤー) : F.Cu / B.Cu

KiCadのレイヤー表記の規則みたいなものの雰囲気は伝わったかと思います。
それではPCB製造メーカーに基板製作を依頼する際に必ず必要となる、よく使われる主なレイヤーとその役割について見ていきます。

［Cu］は銅層(銅レイヤー)です。
パーツをはんだ付けするためのパッドやそのパッド間をつなぐ配線が格納されたレイヤーとなります。
銅の元素記号(Cu)が使われているので分かりやすいと思います。
基板上にパーツを配置して配線を接続していく、最も基本となるレイヤーです。

F.Cu

B.Cu

F.Cu　基板表面の銅レイヤー(配線パターン及びパッド)
B.Cu　基板裏面の銅レイヤー(配線パターン及びパッド)

Silkscreen(シルクレイヤー) : F.Silkscreen / B.Silkscreen

[Silkscreen]はシルクレイヤーです。
レジストの上にシルクスクリーン印刷されるもので、R1やC1といった部品番号(リファレンス)や文字、また図形などを入れておくと基板上にそのまま印刷されます。

発注するPCB製造メーカーにより色を指定出来る場合もありますが、一般的に白色で基板に印刷されます。

F.Silkscreen　基板表面のシルクレイヤー
B.Silkscreen　基板裏面のシルクレイヤー

Edge.Cuts(基板外形レイヤー)

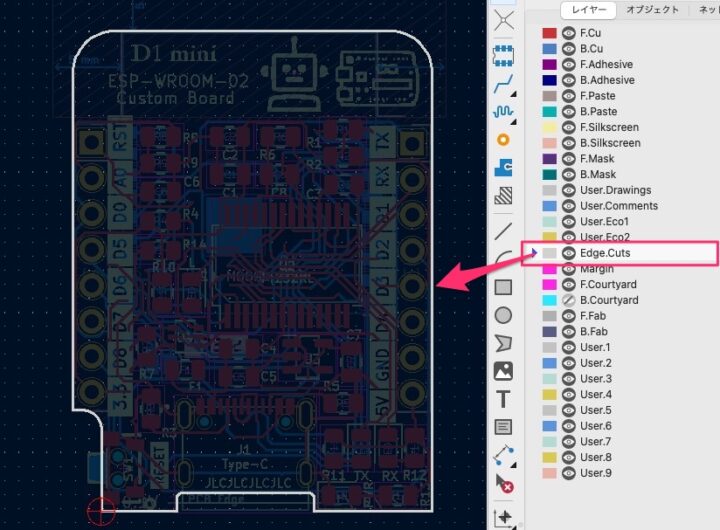

[Edge.Cuts]は基板外形線のレイヤーです。
このレイヤーは基板の形状が格納されたレイヤーとなり、表面(F)・裏面(B)に関係しないので[Edge.Cuts]という1つのレイヤーとして扱われます。

このレイヤーに基板の形状(外形)を書き込んでおけば、PCB製造メーカーに発注した際にその形状に基板をカットしてもらえます。

Edge.Cuts　基板外形レイヤー

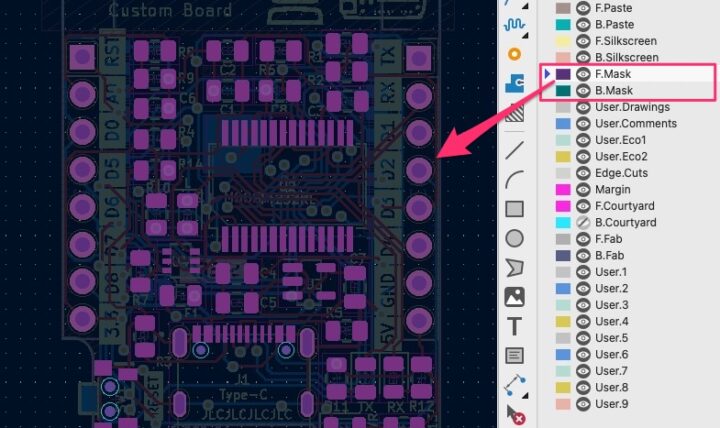

Mask(レジスト・マスクレイヤー) : F.Mask / B.Mask

基板にはソルダ・レジスト(通称:レジスト)が塗られています。

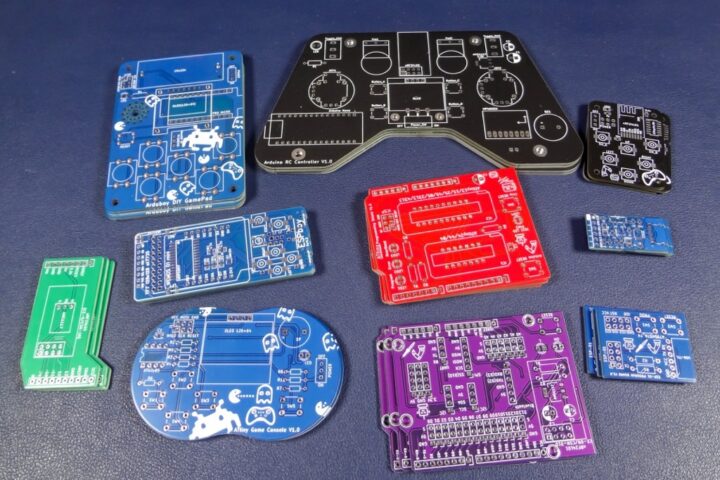

レジストの色は基本的に緑色となりますが、PCB製造メーカーによっては青色や赤色、黄色や白色といったレジスト色を指定することも出来ます。
基板を発注する際に指定したレジスト色が基板の色になるということです。

レジストは銅箔の損傷を守るといった役割に加えて、はんだをはじくという役割も果たします。
電子部品をはんだ付けするパッド部分にはこのレジストがかからないようにする必要があり、その位置や形状を指定するために使われるのが[Mask(レジスト・マスクレイヤー)]となります。

電子パーツを実装するパッド以外にはんだが乗らないようにしているということですね！

KiCadではパーツ(パッド)を配置するとMaskレイヤーが自動的に生成されます。

F.Mask　基板表面のレジスト・マスクレイヤー
B.Mask　基板裏面のレジスト・マスクレイヤー

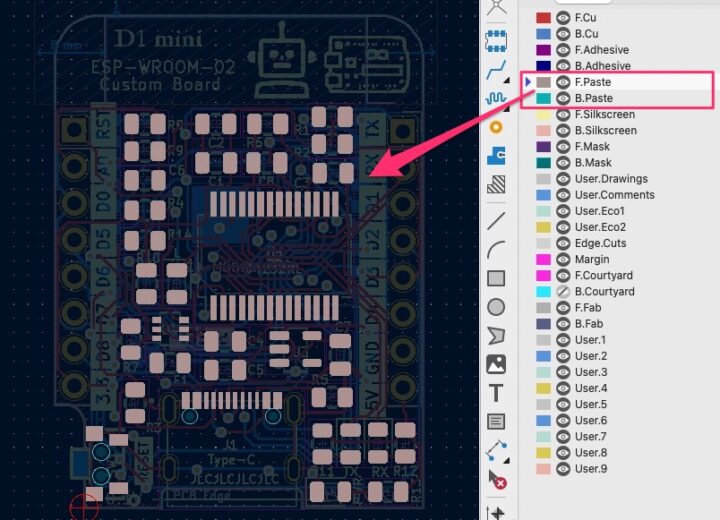

Paste(はんだペーストレイヤー) : F.Paste / B.Paste

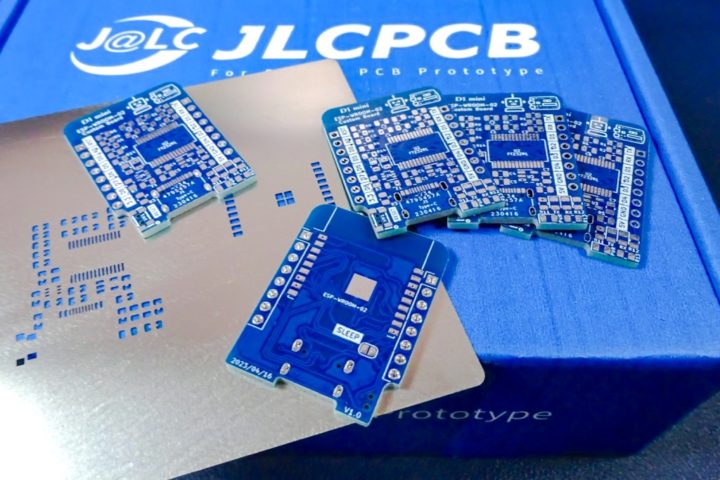

[Paste]レイヤーは、表面実装パーツをリフローで実装する際にはんだペーストを基板に塗布するメタルマスク(ステンシル)を製作する時に使われるレイヤーです。

ステンシルに開けるホール(穴)の位置やサイズ・形状が格納されたレイヤーですね！

KiCadでは表面実装パーツを配置すると自動的に生成されます。

基板を発注する際にステンシルも一緒に製作してもらう場合に必要となるレイヤーです。

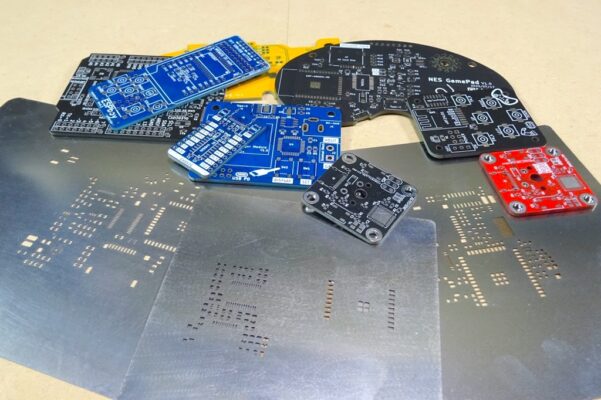

【KiCad / PCB】ステンシルで特定のパッドの開口部だけ除外したい場合はどうすれば？試してみました！

F.Paste　基板表面のはんだペーストレイヤー
B.Paste　基板裏面のはんだペーストレイヤー

基板データ(ガーバーファイル)を出力する

基板用途や発注内容にも関係してきますが、一般的に上記9レイヤー(F.Cu/B.Cu/F.Paste/B.Paste/F.Silkscreen/B.Silkscreen/F.Mask/B.Mask/Edge.Cuts)がPCB製造メーカーに基板を発注する際に必要となってくるレイヤーとなります。

基板設計後、PCB製造メーカーに発注するためにこれらレイヤーデータをまとめた基板データ(ガーバーファイル)を作成します。

ガーバーファイルの出力は、KiCadの[ファイル]→［プロット］へと進みます。
