【PCBWay】PCBWayの3Dプリントサービスを試してみました！[スプレー塗装・透明レジンの染色]

基板(PCB)の製作をされている方ならもうお馴染みだと思いますが、中国のPCB製造メーカーとなる『PCBWay』の3Dプリントサービスを利用してみたのでご紹介したいと思います。

近年、中国に拠点を持つPCB製造会社が増えてきて、一般的な用途で使用する基板であれば驚くほど格安で製造することが出来るようになりました。
PCBWayやJLCPCB、Elecrowといった製造会社は日本で利用されている方も多いと思います。

もともとはプリント基板の製造をしている会社ですが、3DプリントパーツやCNC加工といったサービスも展開されています。

今回PCBWayの3Dプリントサービスを初めて利用してみたのでご紹介したいと思います。

PCBWayさん届いてた🟢
今回はPCBと言うよりは3DPパーツのテストを兼ねて…
なるほどね、これはいいわ👌
Thank you@PCBWayOfficial https://t.co/FlQquA7iGR pic.twitter.com/xcrFYi2oMc
— ガジェット大好き！！ (@smartphone_jp1) March 3, 2025

PCBWayの3Dプリントサービスを利用してみる

PCBWayの3Dプリントサービスを利用してみる

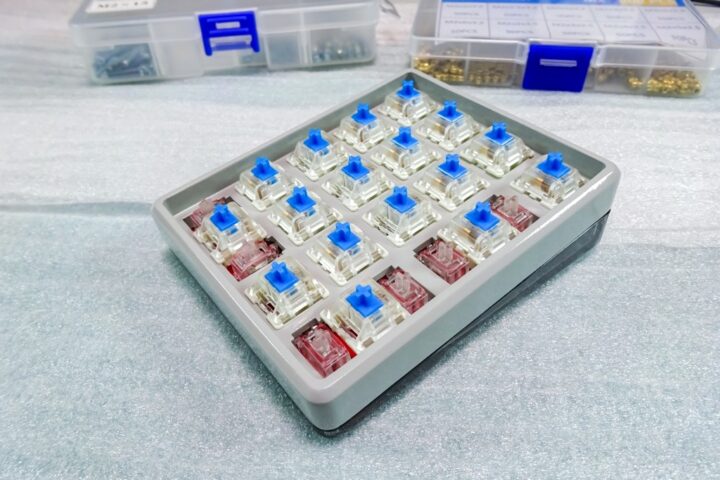

今回PCBWayで製造したものは、自作テンキーパッドの基板と3Dプリントケースです。
基板やCAD設計の話などは製作ブログとして別記事で詳しく書く予定なので、本記事ではPCBWayの3Dプリントサービスについて書いていこうと思います。

PCBWayで3Dプリントパーツとして製作したケースはレジン系マテリアル(材料)で製造したものとなり、トップケースはスプレー塗装、ボトムケースは染色する色を指定したカラー透明ケースとなります。

PCBWayの3Dプリントサービスを利用するのは今回初めてなんですが、他社と比較すると多くのマテリアルが用意されており、またスプレー塗装や染色では非常に多くのカラーから選択出来るのがPCBWayを利用する最大のメリットだと感じました。

スプレー塗装や染色では選択出来るカラーバリエーションが豊富

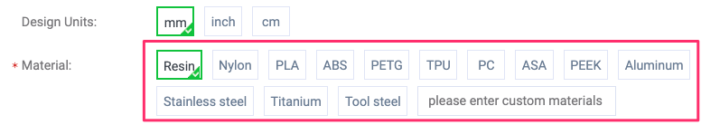

PCBWayの3Dプリントサービスでは、[Resin]や[Nylon]、[PLA]や[ABS]・・・多くのマテリアルが用意されています。

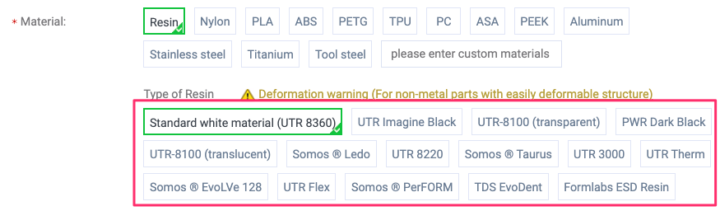

これだけでも多いのですが、今回ケースの製作で利用したレジン系マテリアルだけでもこれだけの材料が用意されています。

他社と比べ種類が豊富なんですが、さらにマテリアルによっては[スプレー塗装]や[染色]、[電気メッキ(Electroplating)]といった多くの表面仕上げオプションが用意されているので、その組み合わせは非常に多くなります。

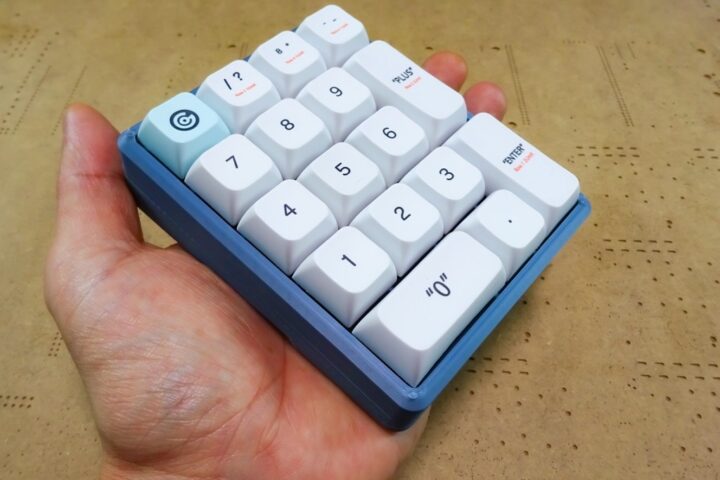

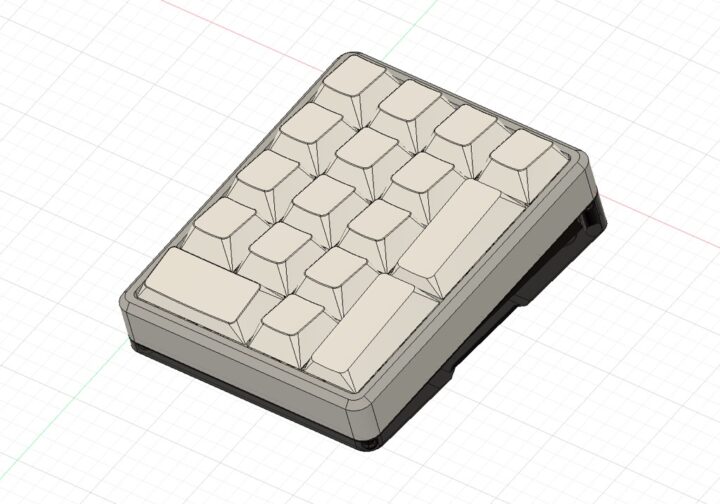

そしてこのような自作テンキーパッドを設計したので、そのケース(トップケースとボトムケース)の製造を3DプリントパーツとしてPCBWayに発注しました。

トップケースは[Standard white material(UTR 8360)]というレジンをベースにし、表面仕上げオプションに[スプレー塗装]を選択して製造してもらいました。(発注方法に関しては後述します)

PCBWayのスプレー塗装では、基本カラーとしてよく使われる色味のものが12色(マット or 光沢)がデフォルトで用意されています。
またそれ以外にもカスタムカラーとしてPANTONEカラー(世界共通の色見本帳)から色味を指定して発注することも出来ます。

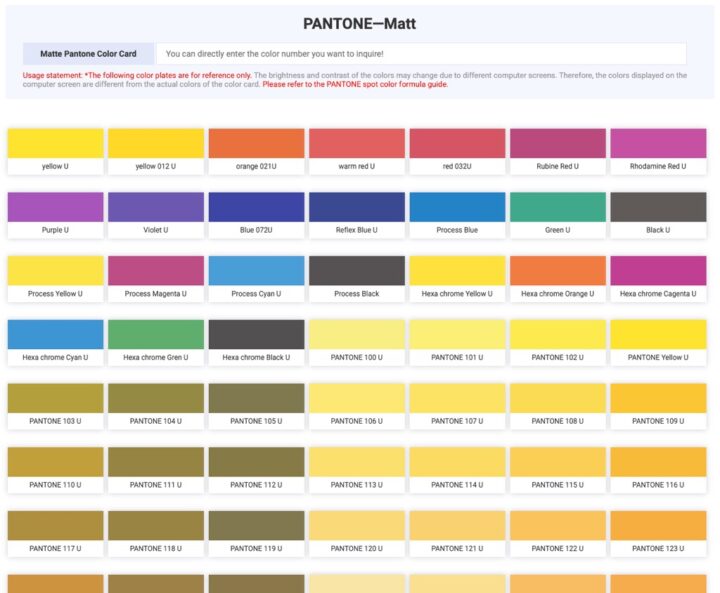

非常に多くのカラーサンプルが用意されています。(以下はごく一部です)

参考 PANTONE - MattPCBWay

そしてボトムケースは、ベースに透明レジンとなる[UTR-8100(transparent)]を選択し表面仕上げオプションとなる[染色(Dyeing)]で色味を指定してカラー透明ケースとして製造してもらいました。
こちらも同様に、用意されている基本カラー以外にPANTONEカラーコードを指定して染色することも出来ます。

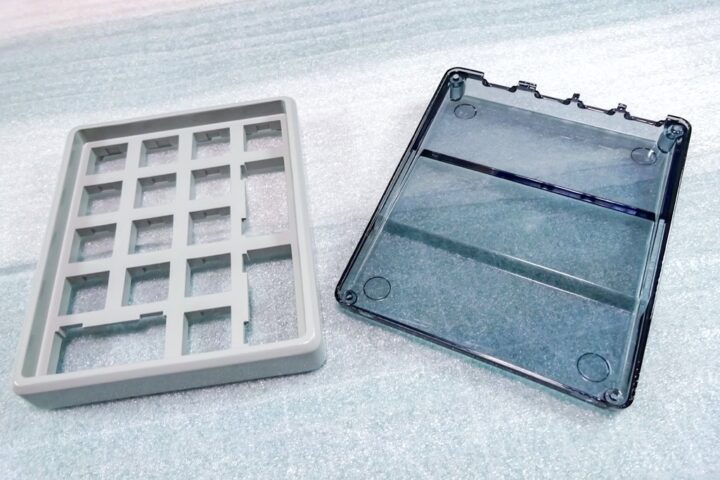

透明レジンにカラー染色したこのケースは非常に綺麗な仕上がりで正直驚きました！

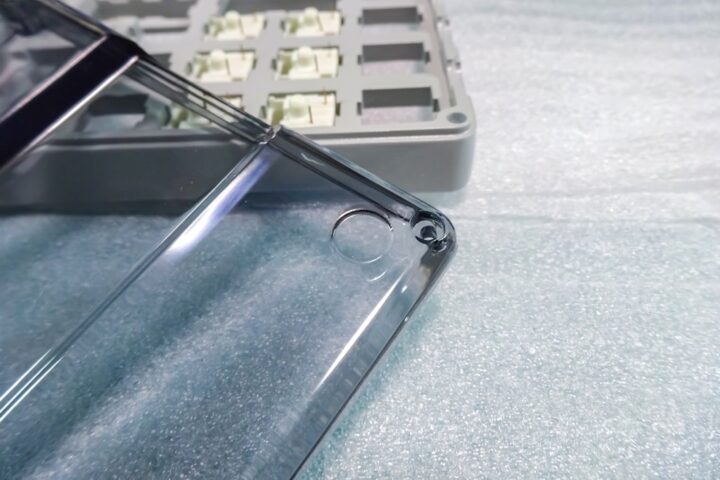

染色する色味は[PANTONE Black U]を選択したのですが、サンディング処理もされているようで積層やサポート跡も全く無くツルツルな仕上がりとなっています。
このレベルのケースが作れるなら、やってみたいことはいろいろと思い浮かびます・・・。

PCBWayの3Dプリントサービスを初めて利用してみて感じたのは、対応するマテリアルや選択出来るカラーバリエーションが非常に豊富なのが最大の魅力だと思います。

3Dモデルの設計では、完成が近づいてくるとイメージするカラーもある程度決まってくるかと思います。
今回製作したテンキーパッド用ケースでは、全体的にグレーのイメージでボトムケースはLEDの光を投影できる半透明ケースといったイメージで設計を進め、自宅の3Dプリンタでの試作ケースも製作していました。

PCBWayの3DプリントサービスではPANTONカラーを指定しスプレー塗装や染色するといったことが出来るので、CADのイメージに近い色味のものを製作することが出来ます。

今回製作したものはPANTONカラーで言うとトップケースは[PANTONE Cool Gray 5C]でスプレー塗装、ボトムケースは透明レジンに[PANTONE Black U]を指定して染色したものとなります。

PANTONEカラーを指定して発注することが出来るので、3D CADのレンダリングイメージに近い色味のものが作れるのは非常にいいと思います！

PCBWayのスプレー塗装は両面仕上げ

PCBWayのスプレー塗装サービスは両面仕上げの塗装となるようです。

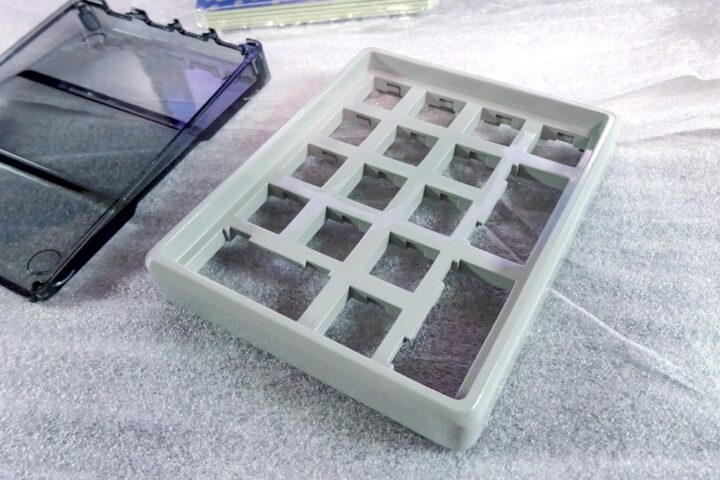

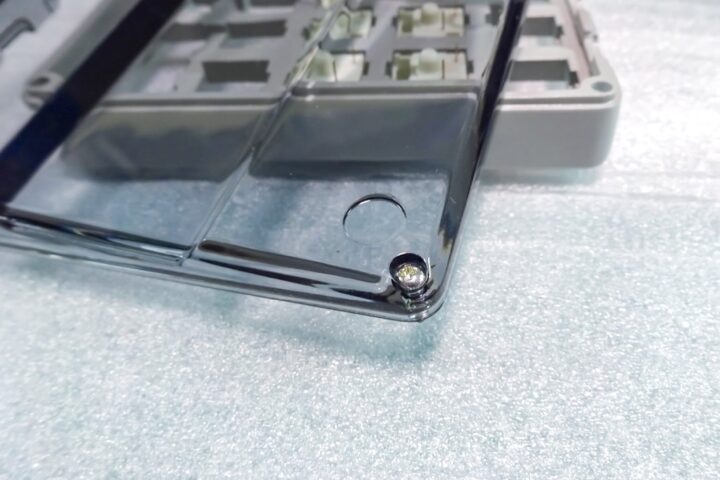

背面もしっかりと綺麗に塗装されていました。
なるほど、製造料金が他社より少しお高めで納期に時間がかかるのも納得です！

普段よく利用しているJLCPCBのスプレー塗装サービスでは基本的に表面(見える面)が塗装されます。

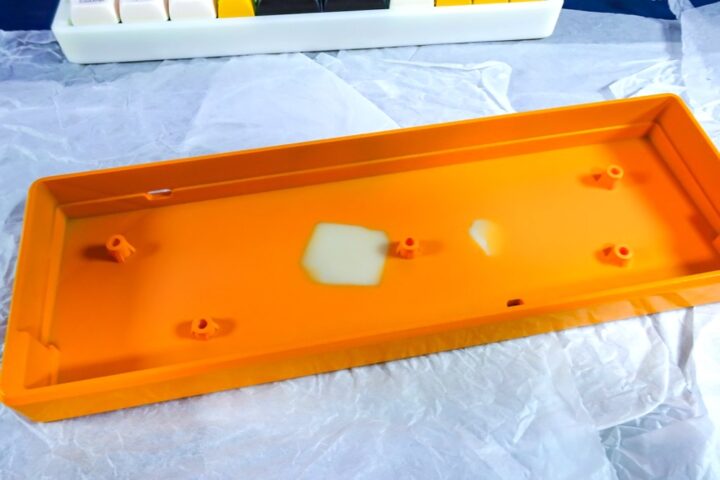

こちらはJLCPCBで製造したキーボード用のケースですが、内部の見えなくなる面は塗装時の固定器具の跡かな？などが残ったり塗装ムラも多くなります。

ケースといったものでは基本的に内部は見えなくなるのでこれは問題になることはあまりないのですが、例えばパネルといったものを製作する時などで両面塗装したい場合はPCBWayが有利になりそうです。

造形精度も問題なし！

自宅の3Dプリンタ(FDM機)ではサポートやオーバーハング等の問題で細かい部分の造形が難しくなることがあります。

今回製作したケースでは全面にサポートが入ってしまう形状&設計なのですが、微細な切れ込み部分も綺麗に再現されていました。
サンディング処理が入っているようなので表面の仕上がりも綺麗です。

ここまで再現出来れば、サポートの事などを意識する必要もなくなるので設計も楽になります！

そしてレジン系マテリアルの寸法精度も非常に良さそうです。
ビス穴やインサートナットを圧入する部分などの寸法調整はいつも気を使う部分なんですが・・・

例えばM2のビス穴(ホール)はCAD上2.2mmで設計すると思いますが、この寸法のままではFDM機では機能してくれないのでプラス0.2mmほどオフセットを入れたりするのですが・・・

CAD寸法のまま発注しましたが、穴径も上手く取れています。

PCBWayの3Dプリントサービスの利用方法

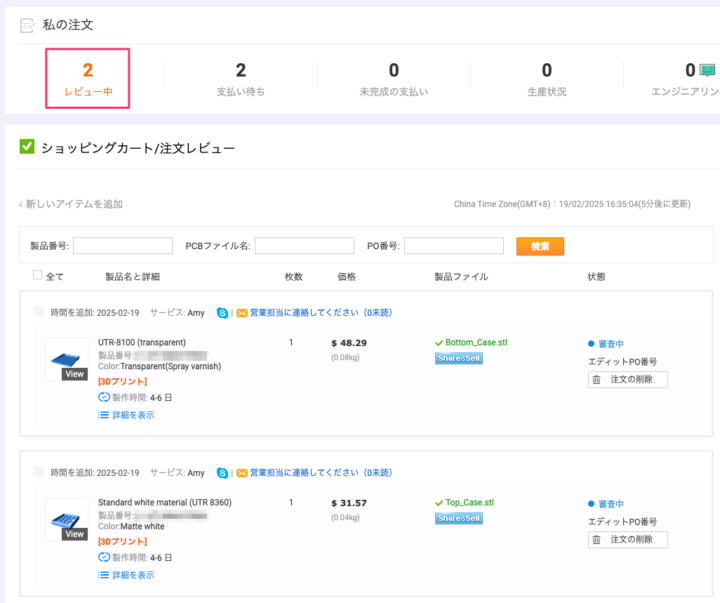

レビュー(仮発注)

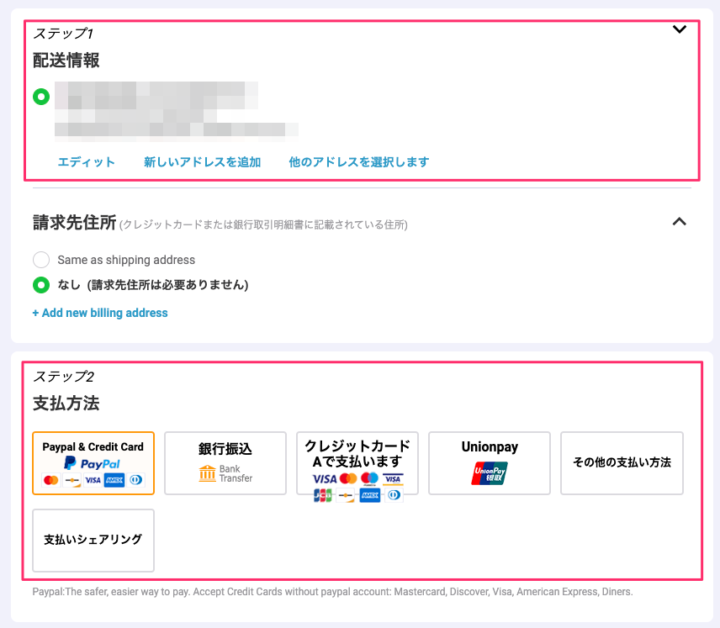

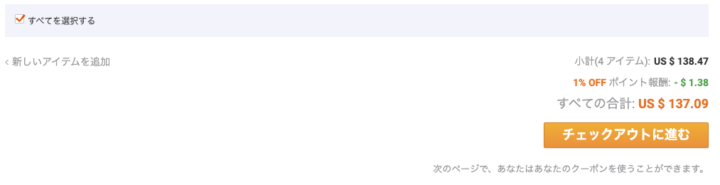

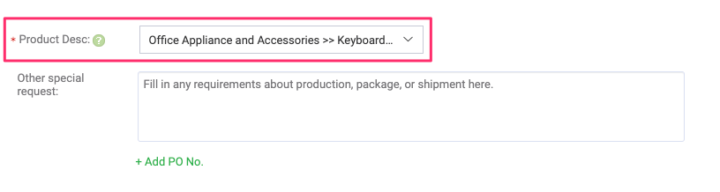

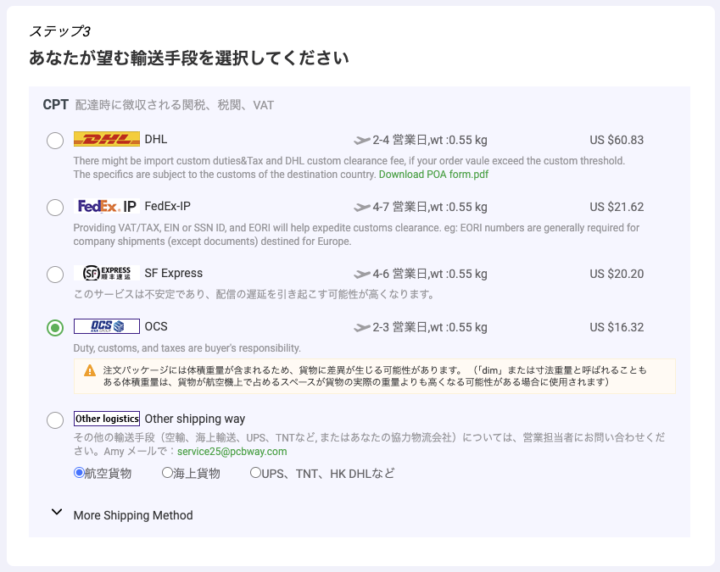

それではPCBWayの3Dプリントサービスの利用・発注方法に関しても少し見ておきます。
基板の発注で既にPCBWayを利用したことがある方なら基本的な発注の流れは同じなので簡単です。

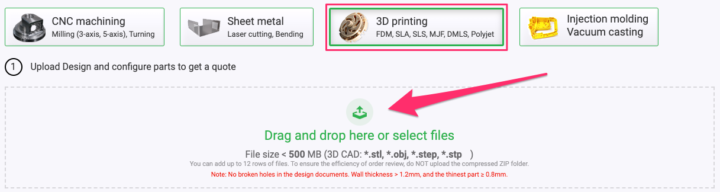

PCBWayのサイトから[CNC/3Dプリント]を選択し[ファイルの追加]を選択します。

3Dプリントパーツの発注なので[3D printing]を選択し、3Dモデルデータ(STLやSTEP、OBJに対応)をドラッグ＆ドロップしてアップロードします。

そして製造する材料(マテリアル)を選択するのですが、PCBWayでは扱われているマテリアルの数がかなり多いので3Dプリントに不慣れな方は迷われるかと思います。
特にレジン系マテリアルではこれだけの数扱われています。

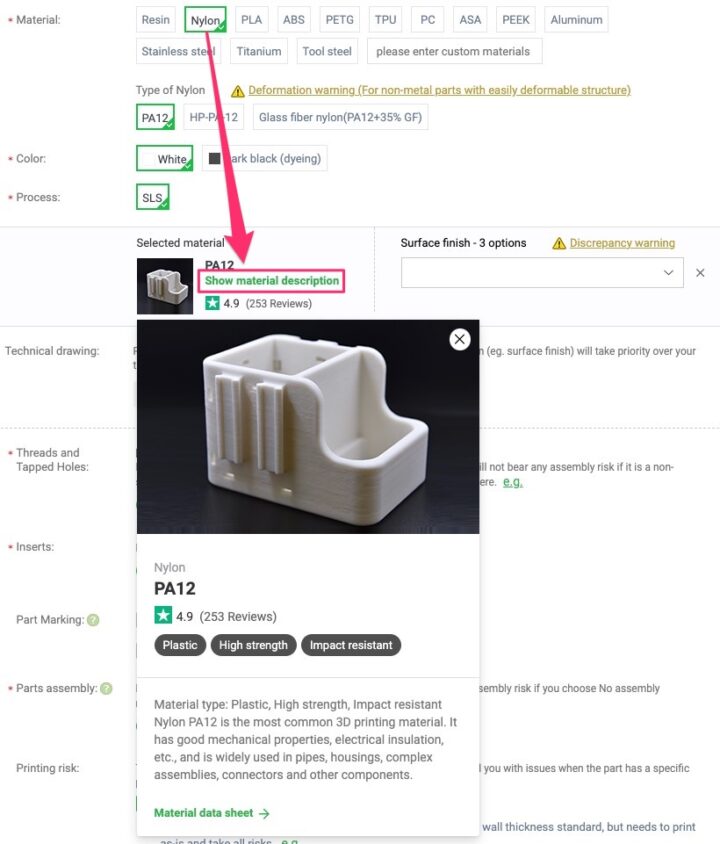

マテリアルを選択し[Show material description]をクリックすると耐熱温度や強度、機械的な特性といった基本情報を確認することが出来ます。

今回製作したトップケースとボトムケースの例を見ていきます。

まずスプレー塗装したトップケースです。
ベースとなるマテリアルは[Resin]の中にある[Standard white material(UTR 8360)]を選択しました。
おそらくPCBWayでのレジン系マテリアルでは一番ベーシックなものとなり非常に安価です。

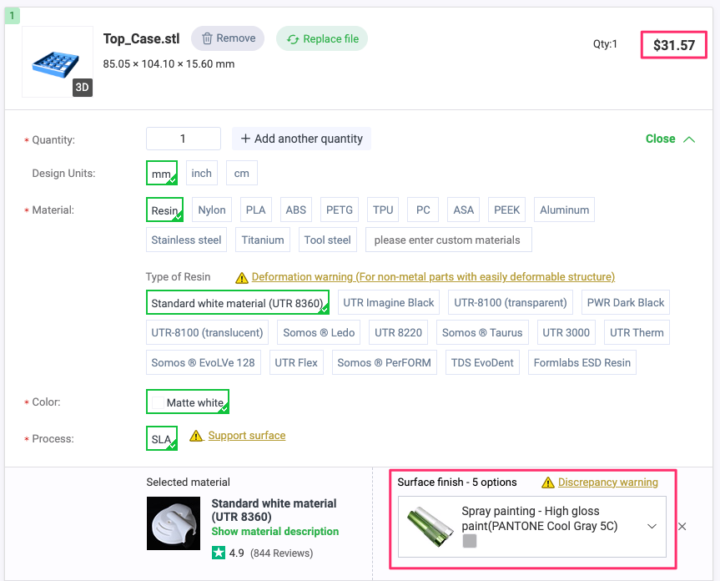

このマテリアルをベースにし[Surface finish options]からオプションとなる[スプレー塗装(Spray painting)]を付けました。

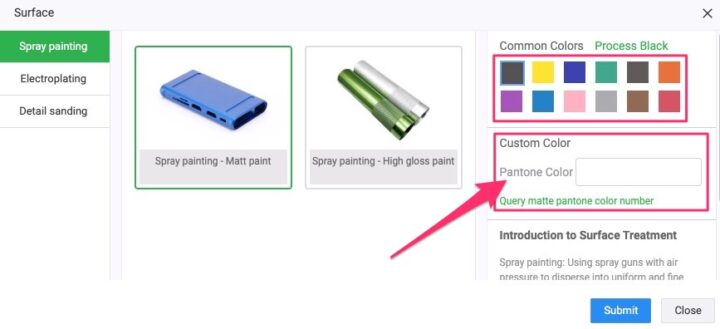

スプレー塗装では、マット仕上げ(Spray painting – Matt paint)と光沢仕上げ(Spray painting – High gloss paint)が選択でき、あとはお好みのカラーを選択するだけです。
先述のようにベーシックな12色から選択出来る以外にPANTONカラーを指定することも出来ます。

トップケースは、グレーの光沢仕上げ(PANTONE Cool Gray 5C)で発注しました。
