3Dプリントパーツで作るタイ・ファイターフィギュア

FDM方式の3Dプリンタで複雑な形状のフィギュア的なものを作るのはサポート等々の問題もあり非常に難しいのではありますが・・・

今回スター・ウォーズに登場するTIEファイターを作ってみました。
スター・ウォーズに登場する戦闘機はいろいろとありますが、銀河帝国軍の最も標準的な戦闘機といえばこのTIEファイター(タイ・ファイター)ですよね!(スター・ウォーズ & スター・トレックは超大好きなんです!)

一人乗りの球体型コックピットに2基のイオンエンジン(Twin Ion Engine)を動力源に動かしていることからその頭文字を取りTIEファイターと呼ばれています。

レーザーキャノンを2門搭載し、左右の大型ソーラーパネルで作られたエネルギーをエンジンに供給する事で出力をさらに高めています。

・・・と、スター・ウォーズ好きとしてはこのあたり説明しだすときりがないので話を進めましょう。

Thingiverseには非常に多くのスター・ウォーズ関連のデータがアップされています。
そしてTIEファイターに関するものも多くデータがアップされています。

今回私が製作したものはこちらのデータをお借りしました。

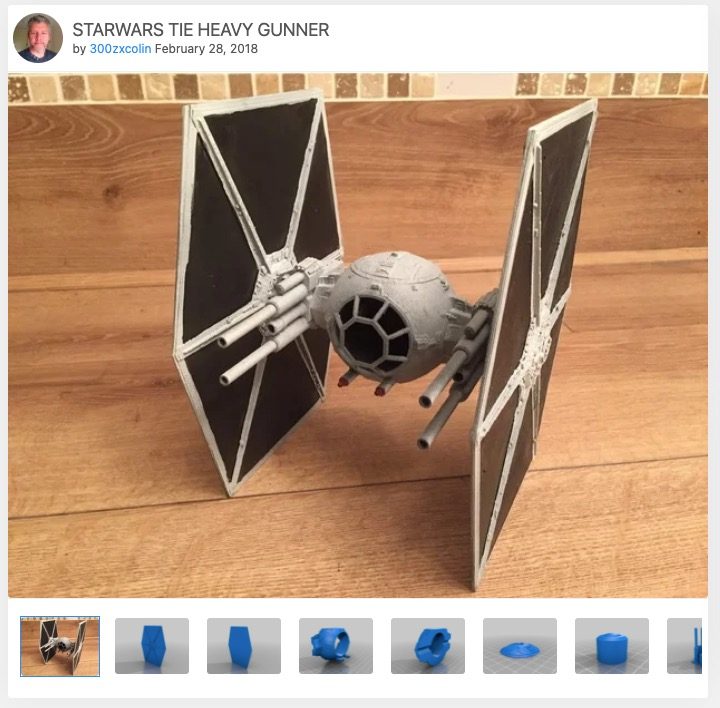

参考 STARWARS TIE HEAVY GUNNERThingiverse

このデータを選択した理由としてデータが非常に高精細で細部まで綺麗に作り込まれています。(再現性に関しては3Dプリンタの性能等にも左右されますが)

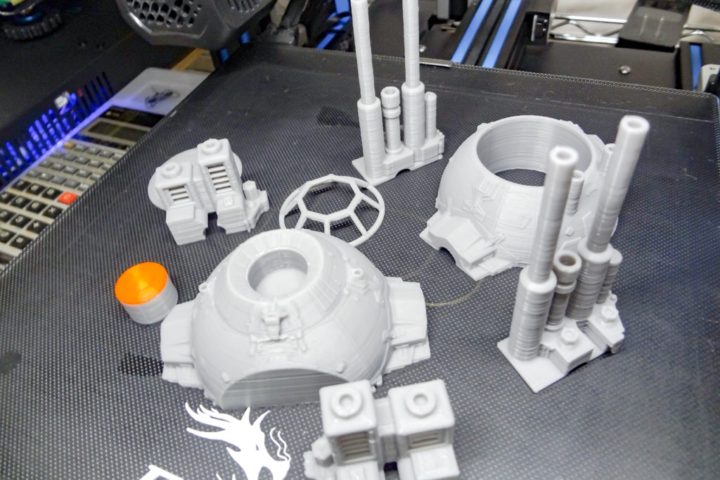

そしてパーツが分割して作られているので、基本的に全パーツサポートを入れる必要がなくFDM方式の3Dプリンタでも綺麗に出力できます。

そして多数TIEファイター関係のデータを見ましたが、こちらのデータを選んだ1番のポイントは出力途中にフィラメントをチェンジする事により左右のウィングを2色カラー(黒 & グレー)で綺麗に作ることが出来ることです。

TIEファイターのカラーリングって、グレーカラーをベースに左右のソーラーパネルがブラックというイメージなのでフィラメントチェンジが出来れば出力後塗装などしなくても結構いい具合に仕上がります!

造形途中にフィラメントをチェンジ出来る機能が標準で付いた3Dプリンタってあまりないのかな?
私の使っている3DプリンタではEnder3 V2では付いていませんが、Artillery Geniusでは標準でこの機能が付いています。

【3Dプリンタ】Artillery Geniusレビュー!基本性能は非常に高い機種となるようです!

3Dプリンタにこの機能が付いていなくても強制的に一時停止させてフィラメントをチェンジする事も出来ますが、その際にノズル位置が停止時の位置に固定されてしまいその部分の造形物が溶けたり、停止中はノズル&ベット温度が低下してしまいます。
そしてノズル内のフィラメントを排出できないので造形再開後、色の混ざったファラメントが排出されあまり綺麗に繋がらなかったりしてしまいます。

これまでEnder3 V2で何度か多色出力を試しましたが上記のことからあまり綺麗に出力出来ず、このような印刷ではArtillery Geniusを使うようになりました。

・・・なんですが、Twitterで教えていただいたのですが私が普段使っているスライサーソフトCuraの設定でどうやら出来るようですね!

少し本題とは外れますが少しこのあたり書いておきます。
Curaの【拡張子】→【後処理】→【G-codeを修正】と進みます。

そこから、【スクリプトを加える】→【Pause at height】を選択します。

ここでスクリプト設定することにより、指定したレイヤー(何層目)や高さ(mm)でプリントを一時中止させフィラメントを切り替える事が出来るようですね。

まだ完全に試しきれていないので詳しくはご紹介できませんが、うまくフィラメントチェンジが出来れば今回作成したように多色印刷でTIEファイターを作ることが出来ますね!(別に単色カラーでも問題ないのですが)


【追記】
Ender3 V2でも多色印刷出来るようになりました!
フィラメントチェンジ機能が付いていない他の機種でも同様の手順でできると思います。
参考にしてみて下さい!

【Curaテクニック】造形途中にフィラメントをチェンジしたり、造形物内にモノ(ナットや磁石など)を封入する方法!

もちろんプラモデルなどの塗装技術がある方なら後処理でもっとカッコいいものが出来ると思いますが・・・。

最後にスライサー設定について書いておきます。
特に特記すべき設定項目はありませんが、パーツが分割されているとはいえウィング部分は結構の大きさがあります。

私の使っている2台の3Dプリンタの造形エリアは約230×230mmとなっています。
大型サイズの機種をお持ちなら問題ありませんが、一般的に?みなさんよく使われている機種はだいたいこのサイズのものが多いと思います。

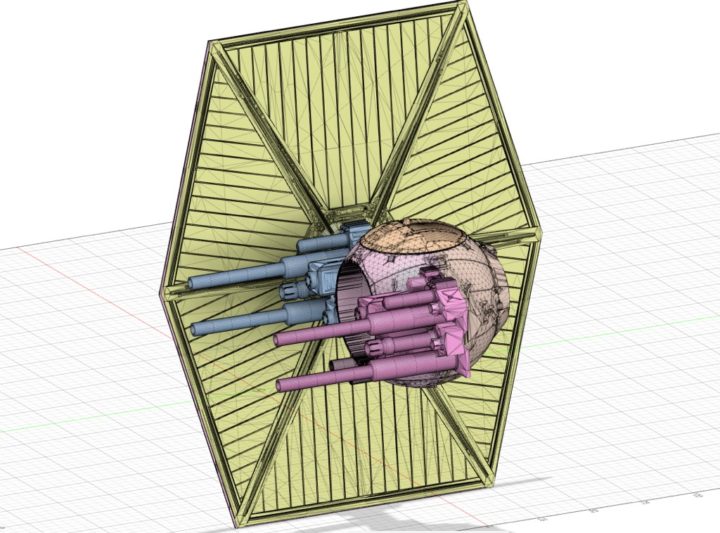

今回使ったデータのウィングパーツがこのサイズをオーバーしているのでスライサー側で縮小する必要があります。

80%まで縮小すると造形エリアに収めることが出来ます。
ということで全パーツ80%サイズで出力させました。(これが私の機種では最大サイズでした)
80%サイズとはいえ組み立てると結構なサイズになります。

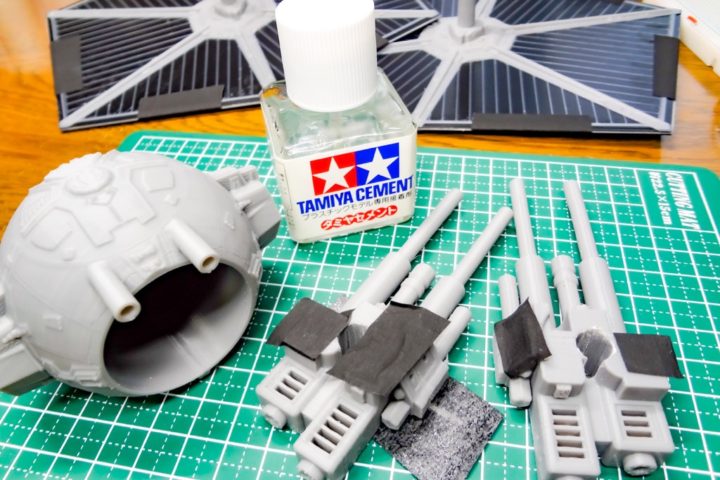

ウィングパーツの突起をレーザーキャノンとコックピットに差し込む構造なんですが、モデリング的に突起部分とそれを挿入する穴部分のサイズは同サイズで作られているようなので、ヤスリがけの処理も必要となってきます。

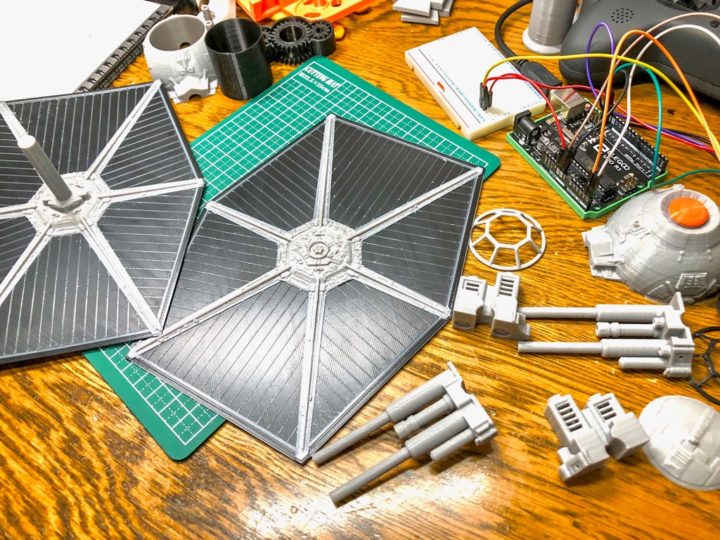

全パーツ出力後パーツを接着し組み上げます。

コックピットの窓部分はタイ・ファイターといえば黒ですかね、確か!
窓部分の奥は空洞になっているので、ストームトルーパーなどの小さいフィギュアを置いてもいいのですが、今回は奥が見えないように黒のパーツを作り仕上げました。

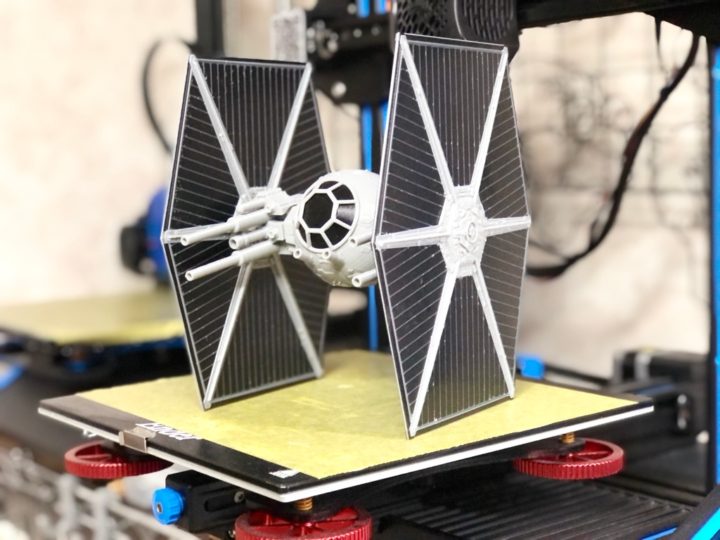

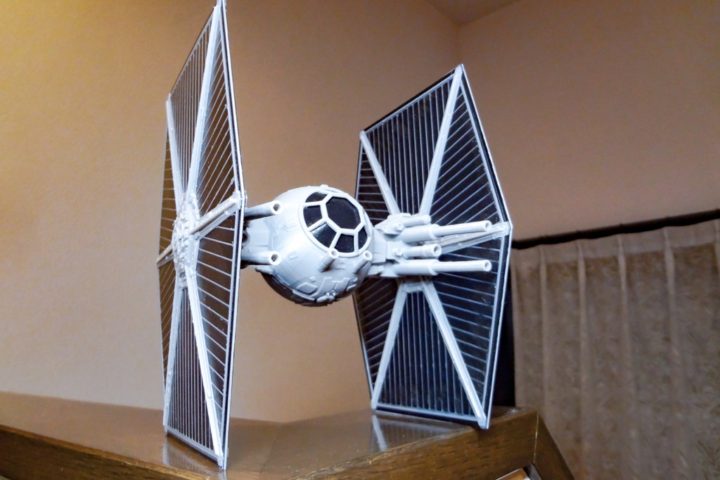

そして完成です!
細かいディティールもうまく再現されており、なかなかいい感じに仕上がりました。

最後に!

造形サイズはそこそこ大いいのですがフィラメント使用量はそれほど多くないので是非試してみて下さい。

しかしデータ的にかなり作り込まれているためか造形時間は結構かかりました。
特にウィング部分は2枚を張り合わせる構造ですが、1枚出力させるのに5時間程かかりました。(少し積層ピッチを細かくしているので)

うまくヤスリがけをして綺麗にコックピットやレーザーキャノン部分が可動出来るように仕上げるとフィギュア好きとしてはたまらなく嬉しく、眺めているだけでもテンション上がります。

興味ある方はぜひどうぞー!
